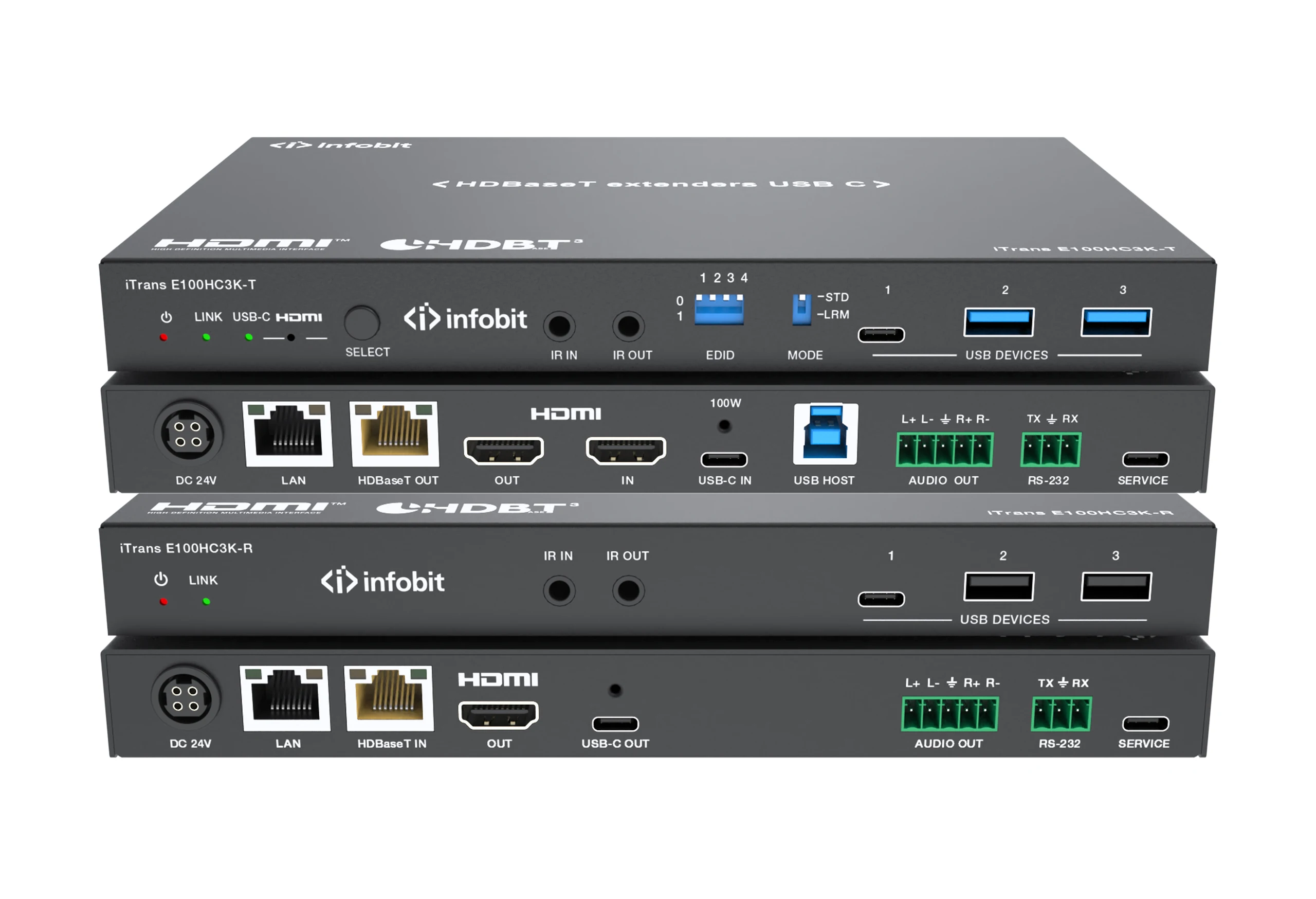

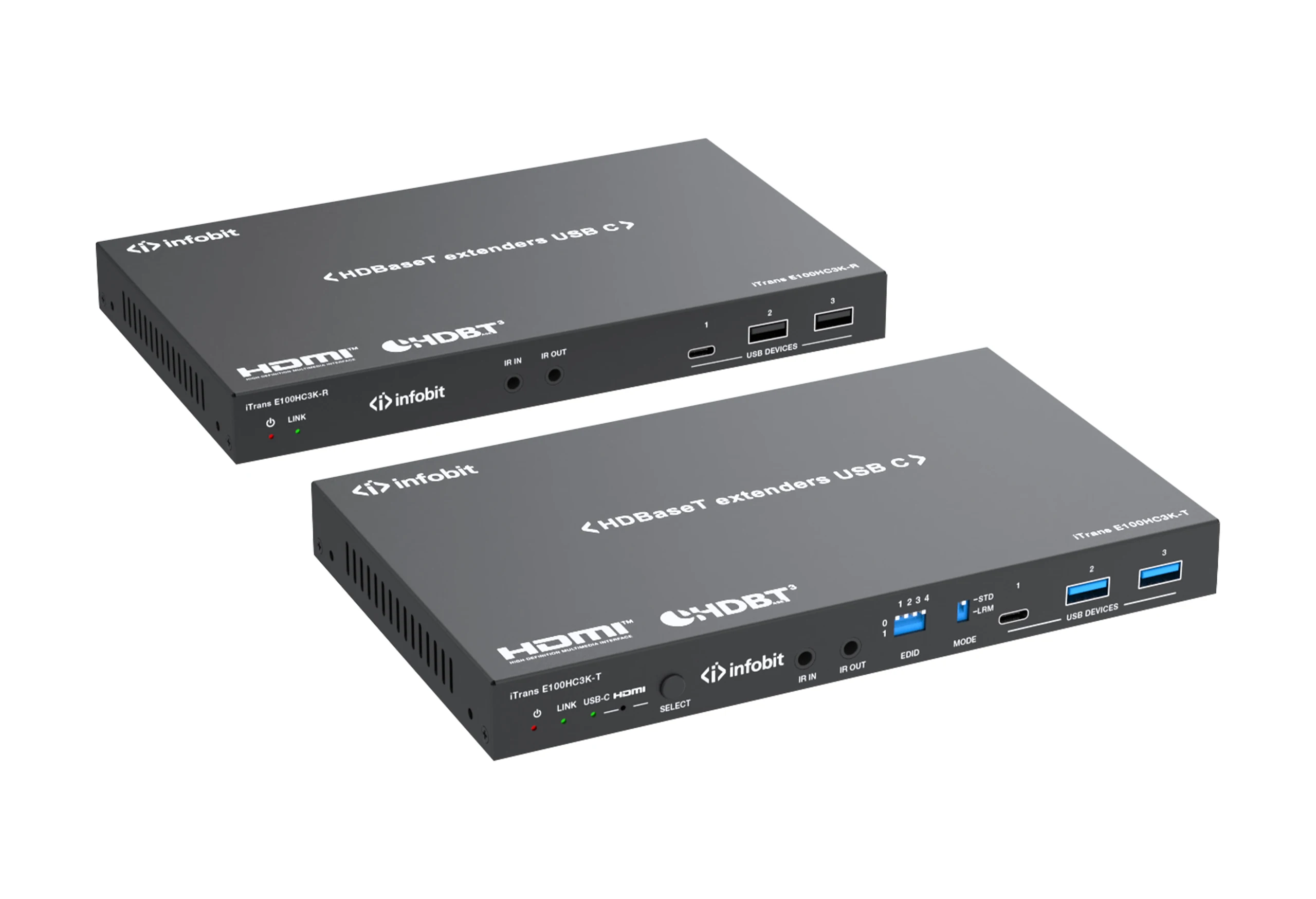

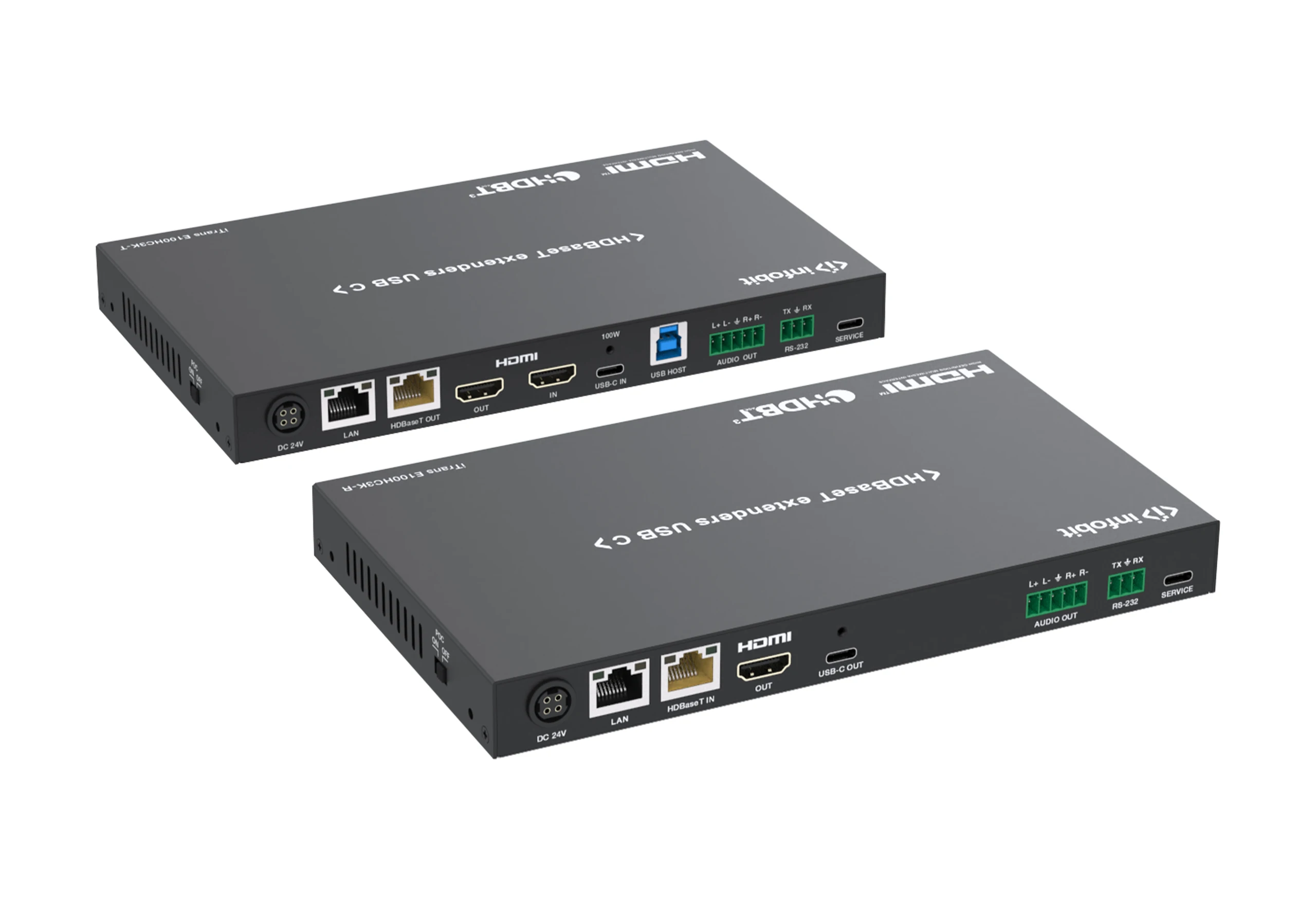

iTrans E100HC3K

HDCP 2.2とDisplayPort 1.4 a、18 Gbpsビデオ帯域幅

HDBaseT 3.0 VS 3000チップセットベース

最大解像度 4K2K@60Hz 4:4:4

4 K 60/4 K 30/1080 P信号伝送距離到達可能 100メートル

1080 P 8ビット信号伝送距離が到達可能 150メートル HDBT長距離モードでは

TXは1 x HDMI™入力を持ち、 1 x USB-C入力、HDMI™/HDBT出力x 1、USB 3.2ホストx 1、USB 3.2クライアントx 3

RXは1 x HDBT入力、1 x HDMI™出力、、 1 x USB-C出力、3つのUSB 2.0クライアント

USB-CおよびHDMI™信号入力サポート 自動または手動切り替え パターン

自動切り替え HDMI™5 Vまたは信号検出選択をサポートする

TX USB-CホストポートはA/V、USB 3.2データ、1 Gイーサネット、および 100ワット/日

RX USB-C OUTポートはAV信号出力とUSB 2.0信号をサポートする

TX/RX USB-AクライアントポートVBUS ON/OFFは、USBホストが接続されているかどうかによって異なります

HDRHDR 10、HDR 10、ドルビー視界LLM、HLG通過

4 K〜1080 p さげすんぽう HDMI™出力、フレームレート変換なし

TXとRXはいずれもシミュレーションをサポートしている オーディオデ埋め込み

RS-232信号通過 およびAPI制御

RS-232/CEC 外部機器の電源オン/オフの制御

1G イーサネット 双方向赤外線信号通過

上級 EDID 管理

双方向サポート 24V PoC、PoCスイッチ付き（USB-CはTX電源からのみ充電）

今すぐチャット

データシート

モデル	iTrans E100HC3K
名前	HDBaseT 3.0エクスパンダ上の4 K HDMI/USB-C
HDMI™コンプライアンス	HDMI™2.0b
DPコンプライアンス	ディスプレイポート1.4 a
HDCP コンプライアンス	HDCP 2.2
ビデオ帯域幅	18Gbps
ビデオ解像度	最大4096 x 2160 p 60 Hz
色スペース	RGB、YCbCr 4:4:4/4:2:2、YUV 4:2:0
色の深さ	8/10/12ビット
オーディオフォーマット	HDMI™/USB-C/HDBT：LPCM 2/5.1/7.1 CH、ドルビーデジタル/PLus/EX、ドルビー真HD、ドルビーパノラマサウンド、DTS、DTS-EX、DTS-96/24、DTS高解像度、DTS-HDメインオーディオ、DSD アナログオーディオ：LPCM 2 CH（サンプリングレート32 ~ 192 kHz）
HDR	HDR、HDR10、HDR10、ドルビービジョン、HLG
伝送距離	HDMI™/USB-Cパッシブケーブル：16.4 ft/5 m USB 3.2 Gen 1 5 Gbps受動ケーブル：5.9フィート/1.8 m CAT 6 A/7ケーブル：328フィート/100m@4K60（HDBT標準モード） CAT 6 A/7ケーブル：492フィート/150m@1080P（HDBT長距離モード）
USBホストポート	TX：1x USB-C 3.2 Gen 1 1 USB-B 3.2 Gen 1 RX：なし
USBサポート	TX：USB 3.2 Gen 1 5 Gbps、USB 2.0 480 Mbpsに対応 RX：USB 2.0 350Mbps
USBデバイスポート	TX：1個のUSB-C 3.2 Gen 1 2個のUSB-A 3.2 Gen 1 受信：2 x USB-C 2.0 2 x USB-A 2.0
USB電源	ホストポート： TX：1個のUSB-Cポート（100 W充電）デバイスポート： TX：1個のUSB-Cポート（1 A）2個のUSB Aポート（1.5 A） RX：2個のUSB-Cポート（1 A）2個のUSB Aポート（1 A
IRレベル	12Vp-P

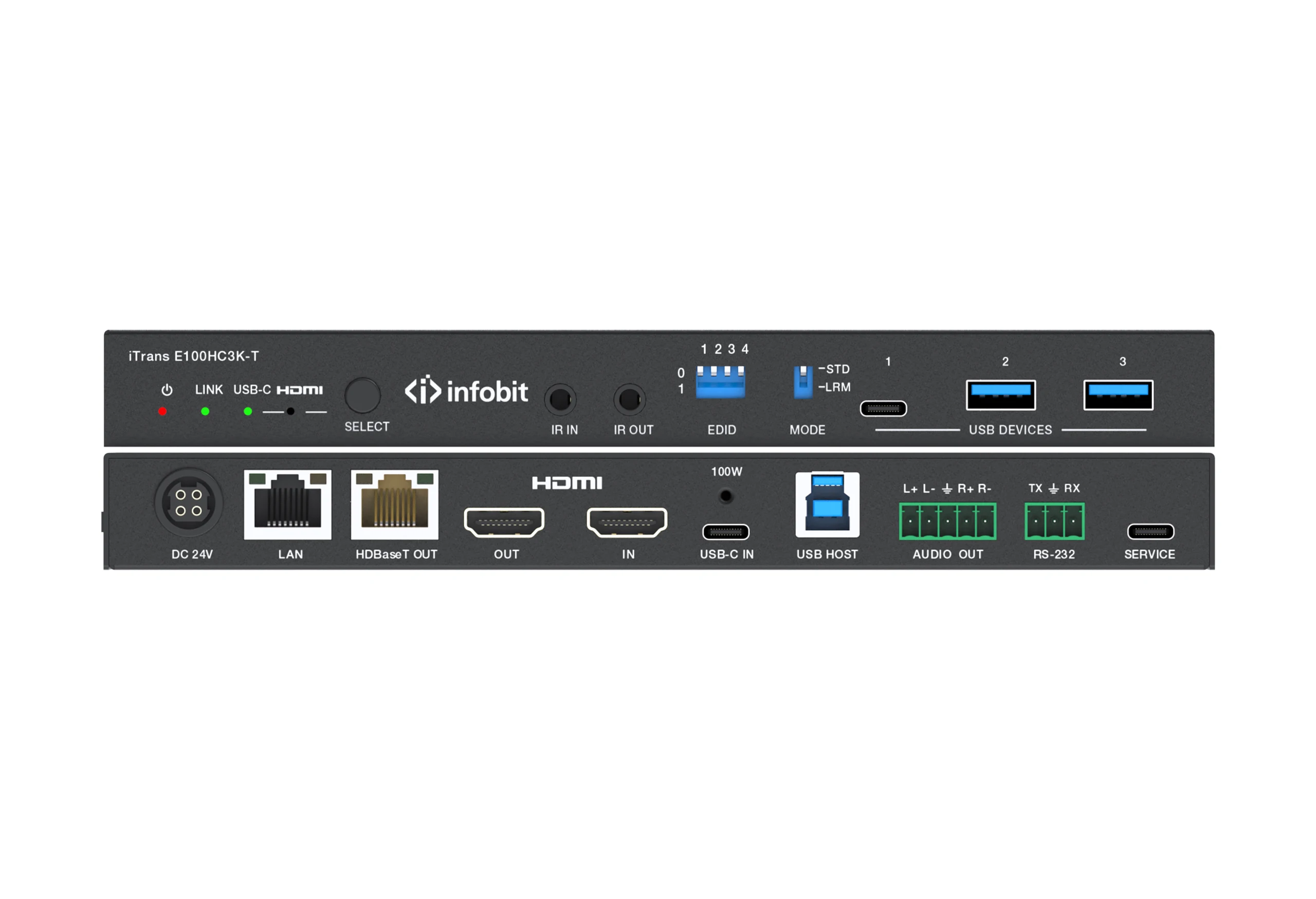

送信機ポート	入力：1 x入力[HDMI#x 2122 ; Aタイプ、19ピンメス] 1 x USB-C入力コネクタ［USB Type C，24ピンメス］出力：1 x HDBaseT出力［RJ 45、HDBT出力、24 V PoC付き］ 1 x出力[HDMI#x 2122 ; Aタイプ、19ピンメス] 1 xオーディオ出力[5 pin-3.5 mmフェニックスコネクタ] 制御：1 xローカルエリアネットワーク[RJ 45コネクタ、1 Gイーサネットパススルー] 1 x RS-232[3ピン3.5 mmフェニックスコネクタ] 1 xサービス［USB-CはUSB 2.0、12ピンメスのみ対応］ 1 x USBホスト[USB Bタイプ、9ピンメス] 1 x USBデバイス［USB 3.2 Cタイプ、24ピンメス］ 2 x USBデバイス［USB 3.2 Aタイプ、9ピンメス］ 1 x赤外線入力［3.5 mmオーディオジャック、12 Vレベル］ 1 x赤外線出力[3.5 mmオーディオジャック]

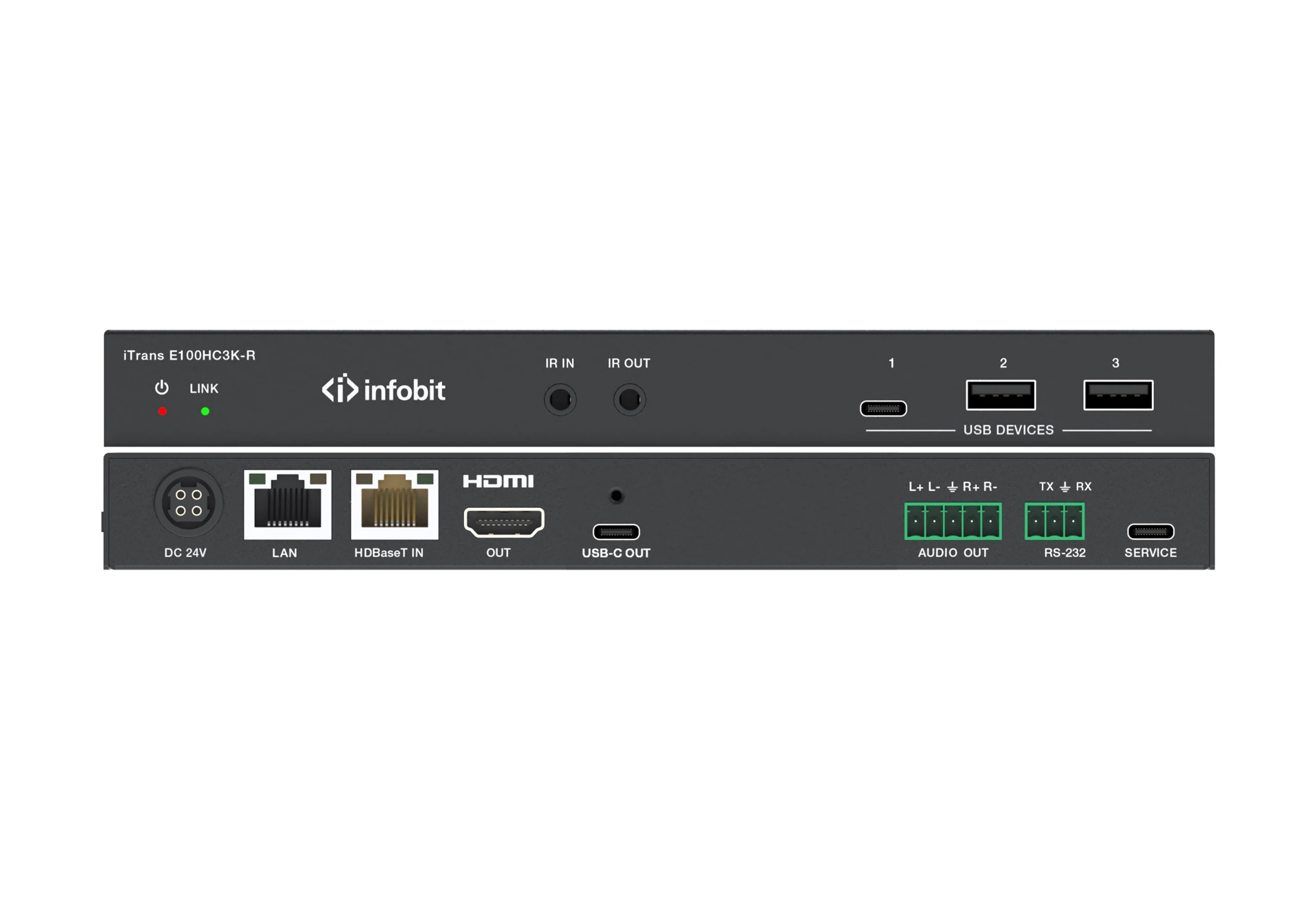

受信ポート	入力：1 x HDBaseT入力［RJ 45、HDBT入力、24 V PoC付き］出力：1 x出力[HDMI#x 2122 ; Aタイプ、19ピンメス] 1 x USB-C出力［USB Type C，24ピンメス］ 1 xオーディオ出力[5 pin-3.5 mmフェニックスコネクタ] 制御：1 xローカルエリアネットワーク[RJ 45コネクタ、1 Gイーサネットパススルー] 1 x RS-232[3ピン3.5 mmフェニックスコネクタ] 1 xサービス［USB-CはUSB 2.0、12ピンメスのみ対応］ 1 x USBデバイス［USB 2.0 Cタイプ、12ピンメス］ 2個のUSBデバイス［USB 2.0 Aタイプ、4ピンメス］ 1 x赤外線入力［3.5 mmオーディオジャック、12 Vレベル］ 1 x赤外線出力[3.5 mmオーディオジャック]
住宅	金属エンクローザー
カラー	ブラック
次元	送信機/受信機：208 mm[幅]x 122 mm[奥行き]x 22 mm[高さ]
重量	送信機：687 g、受信機：636 g
電源	入力: AC 100 –240V 50/60Hz 出力：DC 24 V/7.5 A（米国/EU規格、CE/FCC/UL認証）
電力消費量（最大）	173 W（TX給電、100 W USB-C充電、PoCからRX） 73 W（TXまたはRX電源供給、USB-C充電不要）
動作温度	32°F〜104°F/0°C〜40°C
保管温度	-4°F〜140°F/-20°C〜60°C
動作湿度	20%～80%（相対湿度、結露なし）
保管湿度	10%～90%（相対湿度、結露なし）

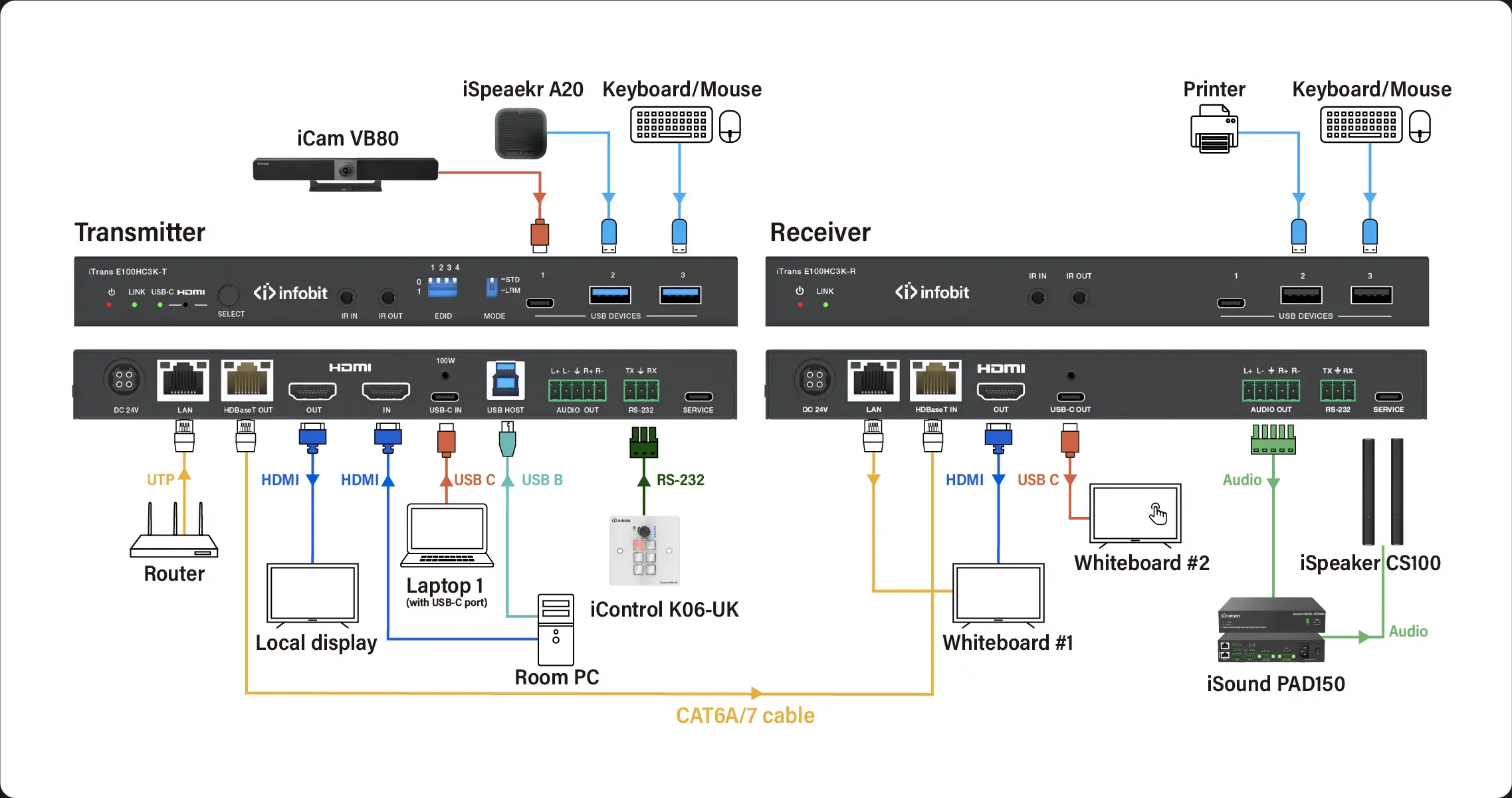

図

ダウンロード

iTrans E100HC3K User Manual_V1.1.pdf

1.13M

2025-12-29
