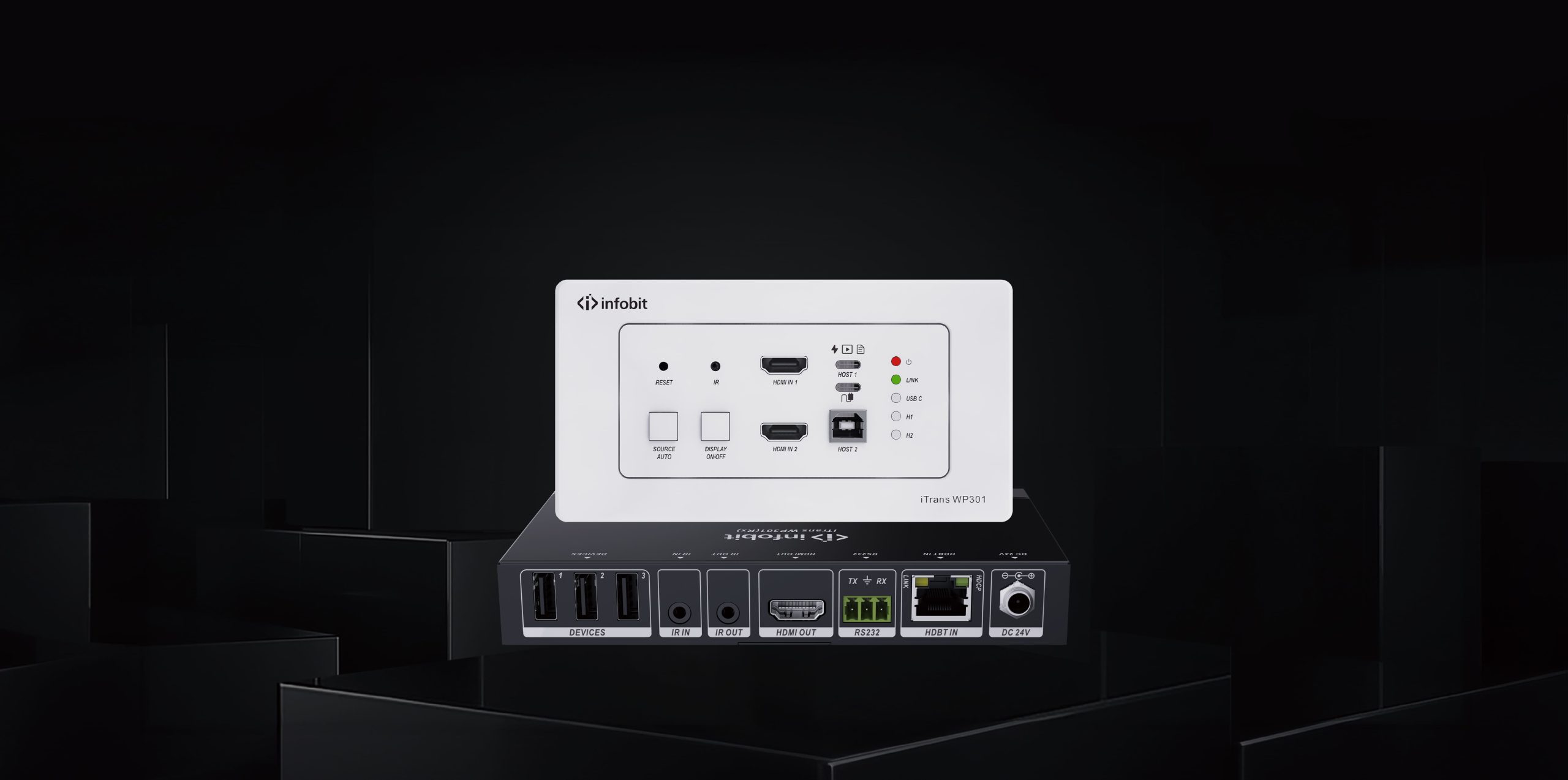

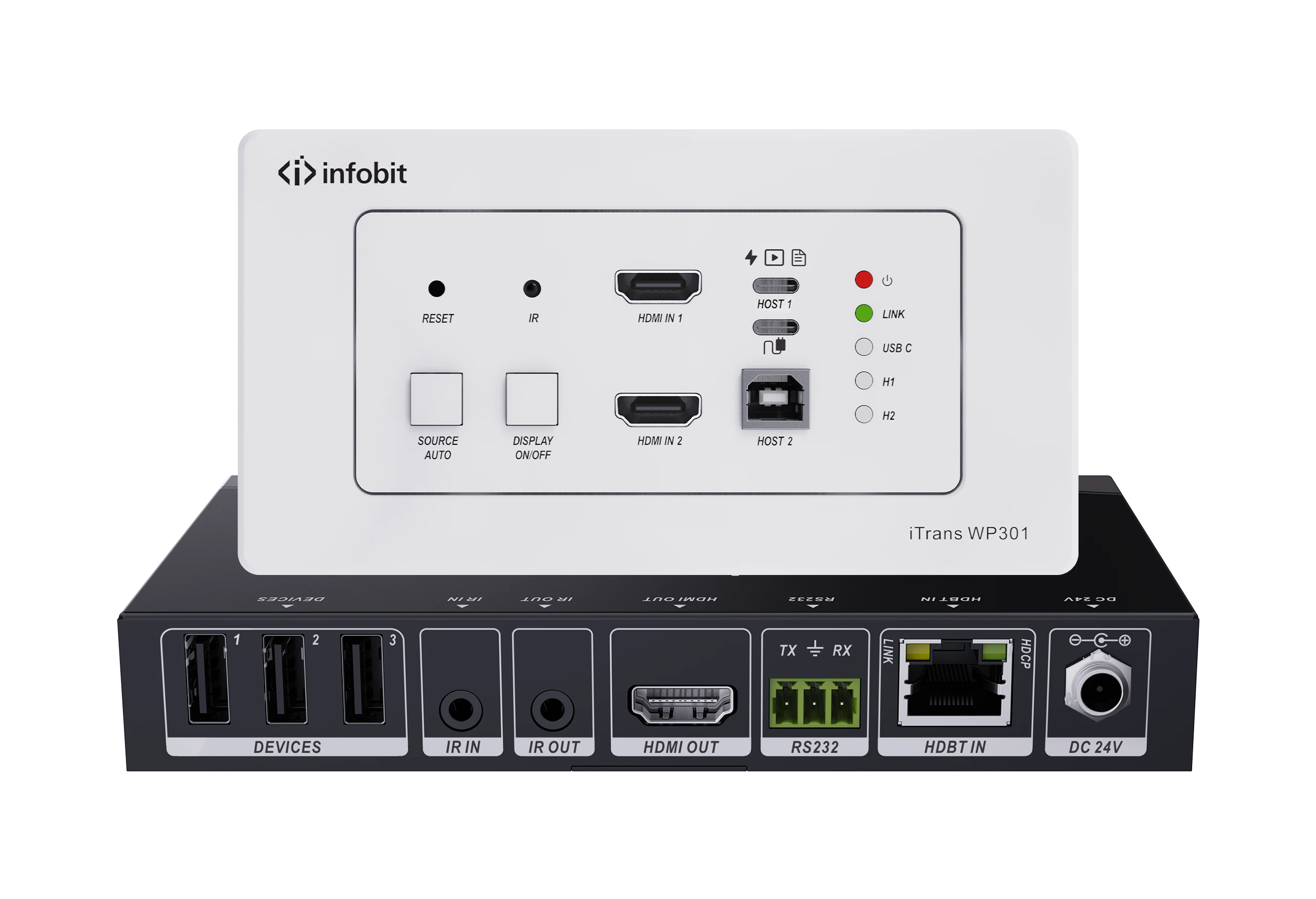

iTrans WP301-Kit

iTrans WP301-Kit (UE)

Supporta HDMI segnali fino a 4K@60Hz 4:4:4 e Segnali USB-C fino a 4K@30Hz 4:4:4.

Supporta lo standard HDMI V2.0 ed è HDCP 2.2- conforme.

Ingresso attivo Detective automatico.

Estendere il segnale HDMI 4K@60Hz fino a 131ft/40 metri e 1080p@60Hz fino a 229ft/70 metri.

Supporto USB-C Host video e Dati USB trasmissione.

Supporto Carica PD da 60W

Supporto di RS232 controllo con connessione HDBaseT e controllo locale.

Supporta bidirezionale Passaggio IR per controllare il dispositivo di visualizzazione dal lato locale o controllare il dispositivo di origine da un lato remoto.

Supporto CEC per accendere/spegnere il display con il pulsante DISPLAY ON/OFF, e il pulsante può essere programmato con Apprendimento IR funzione o comando RS232.

Supporta bidirezionale 24V Alimentazione PoC. (Nota: solo l'ingresso di alimentazione USB-C supporta la ricarica PD dell'host USB-C, NON da Rx PoC)

Supporta USB 2.0 KVM soluzioni.

Porta Micro-USB per l'aggiornamento del firmware.

Chat ora

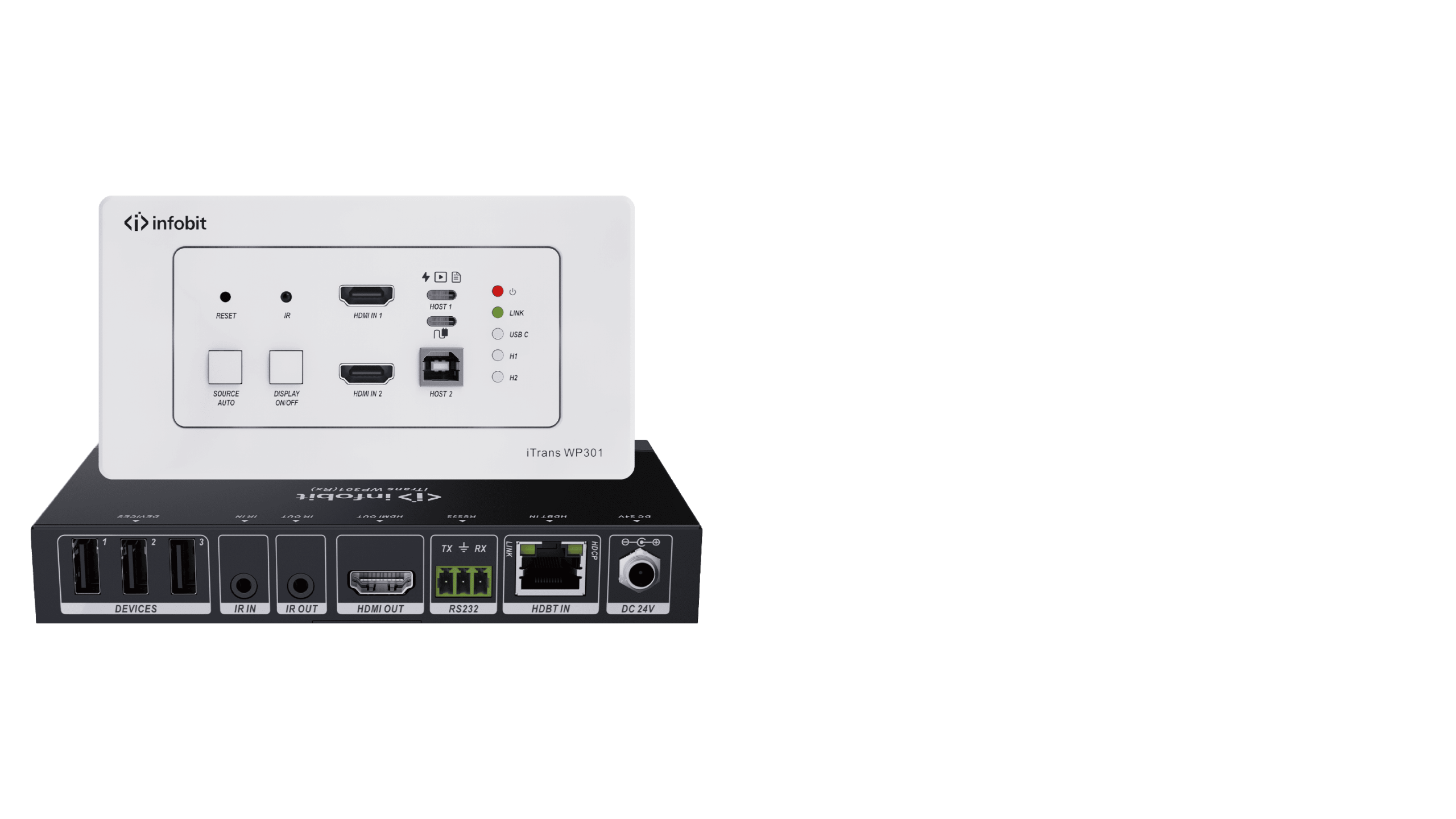

Kit di interruttori 3x1

Due ingressi HDMI e uno USB-C,
può essere selezionato tramite il pulsante SOURCE AUTO sul pannello anteriore.
Il commutatore supporta CEC.
Il pulsante DISPLAY ON/OFF sul pannello anteriore è utilizzato per
controllare il dispositivo di visualizzazione far-end,
e può essere programmato dal comando IR learning o RS232 per
garantire la compatibilità con vari dispositivi di visualizzazione.

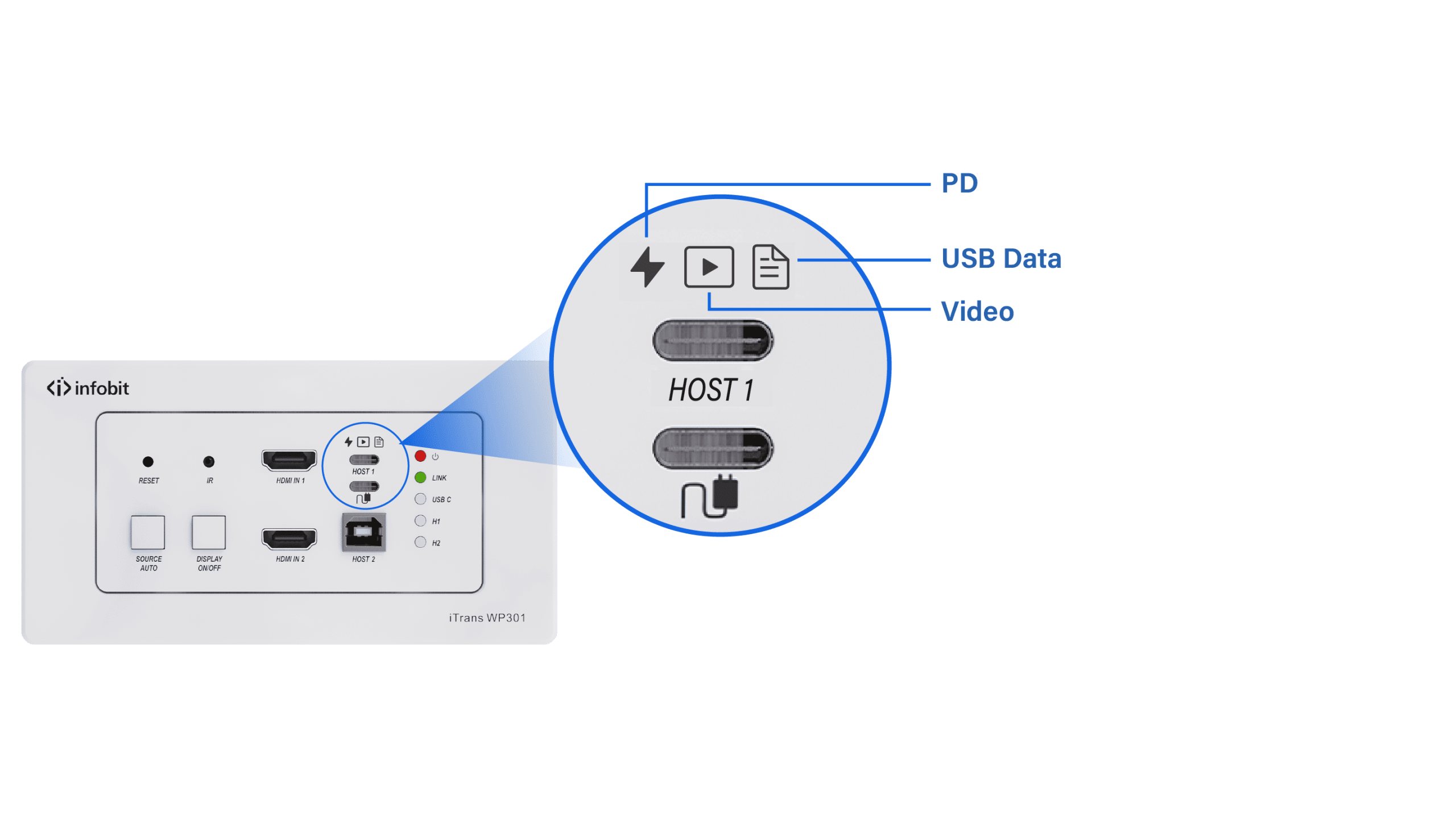

Niente più indovinazioni

La porta USB IN è con le etichette di ricarica, dati e video.
Non più
indovinazioni o confusione per gli utenti.

Scheda dati

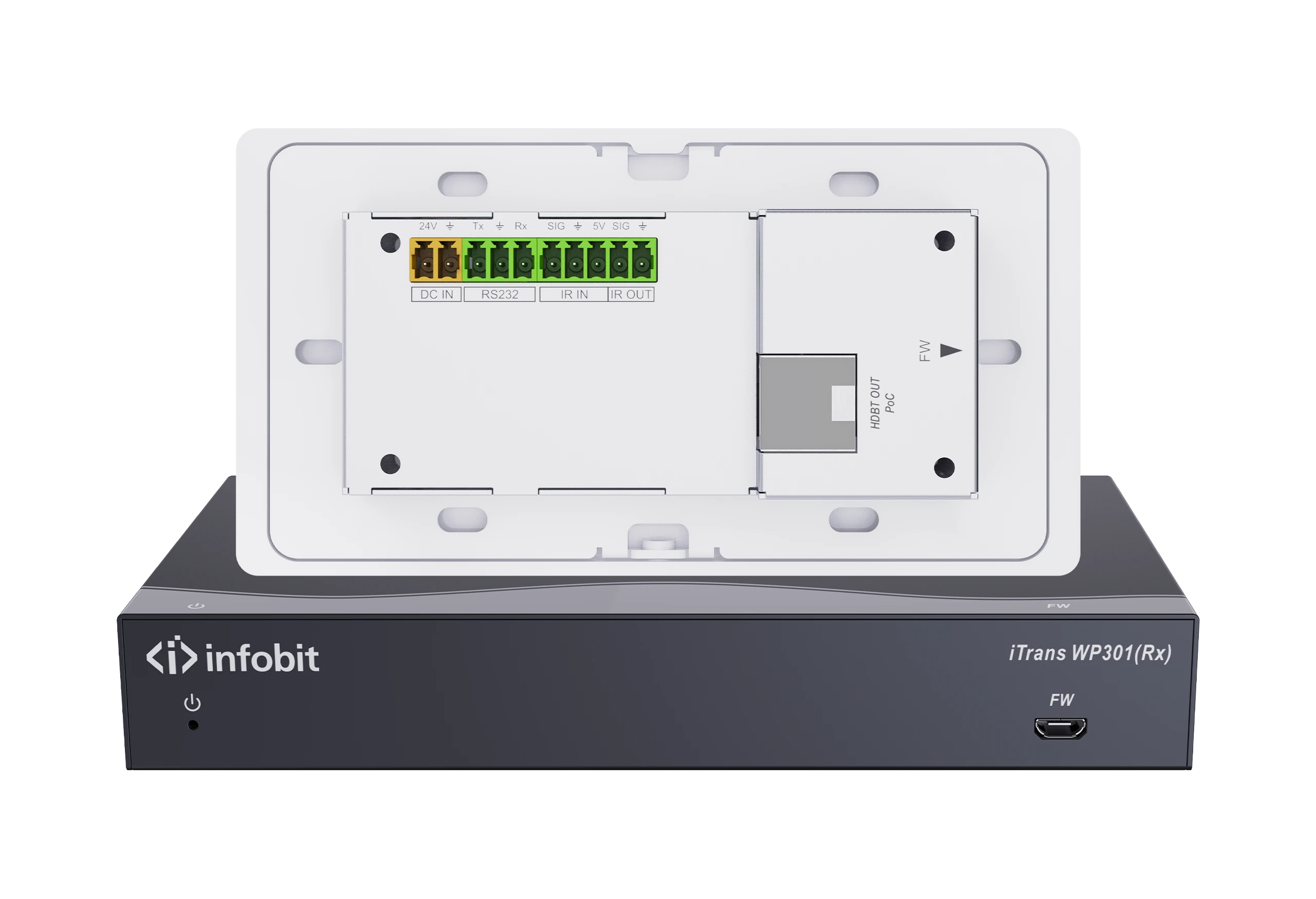

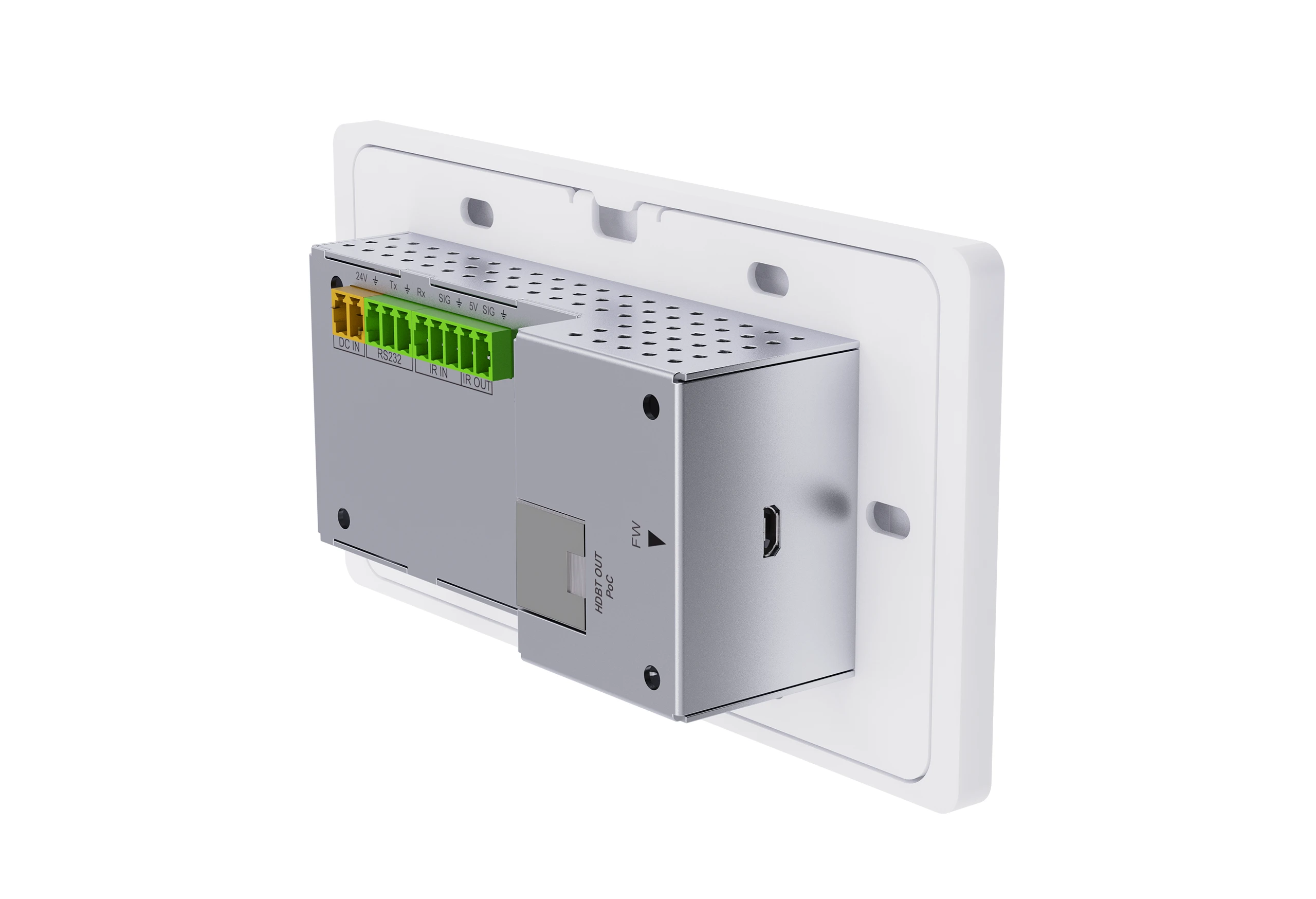

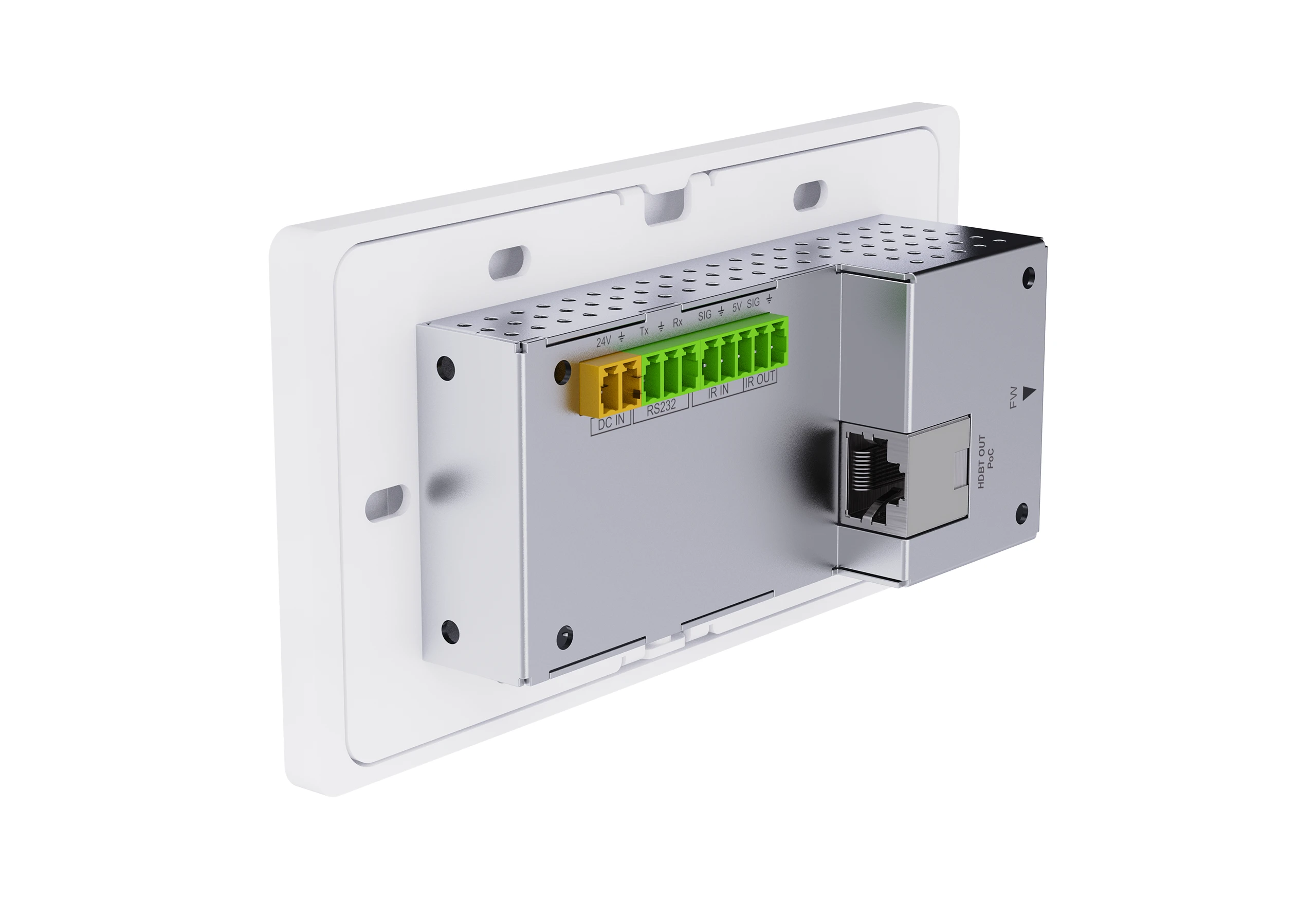

Piastra di parete Tx (modello WP301T-EU)
Ingresso	(2) HDMI, (1) USB-C
Connettore di ingresso	(2) HDMI femminile di tipo A, (1) USB di tipo C
Risoluzione ingresso HDMI	Fino a 4K@60Hz 4:4:4
Risoluzione ingresso USB-C	Fino a 4K@30Hz 4:4:4
uscita	(1) HDBT fuori
Connettore di uscita	(1) RJ45
Risoluzione di uscita HDBT	Fino a 4K@60Hz 4:4:4
Porte di controllo	(1) IR, (1) HOST, (1) FIRMWARE, (1) RS232, (1) IR IN, (1) IR OUT
Connettore di controllo	(1) Sensore IR integrato, (1) USB 2.0 di tipo B, (1) Micro-USB, (2) blocco terminale a 3 pin, (1) blocco terminale a 2 pin
Larghezza di banda	18 Gbps
Versione HDMI	2
Versione HDCP	2.2
Distanza di trasmissione	1080p ≤ 230 piedi (70 metri), 4K@60Hz ≤ 131 piedi (40 metri)
Alimentazione esterna	Ingresso: 100V a 240V AC; Uscita: 24VDC 1.25A
Consumo di energia	20W (Max, aggiungere ricevitore HDBaseT extra)
Temperatura di funzionamento	-5 a 55 ℃ (23 ° a 131 ° F)
Temperatura di stoccaggio	-25 a 70 ℃ (-13 ° a 158 ° F)
Umidità relativa	dal 10% al 90%
Dimensione (WHD)	146mm x 86mm x 42mm
Peso netto	240 grammi

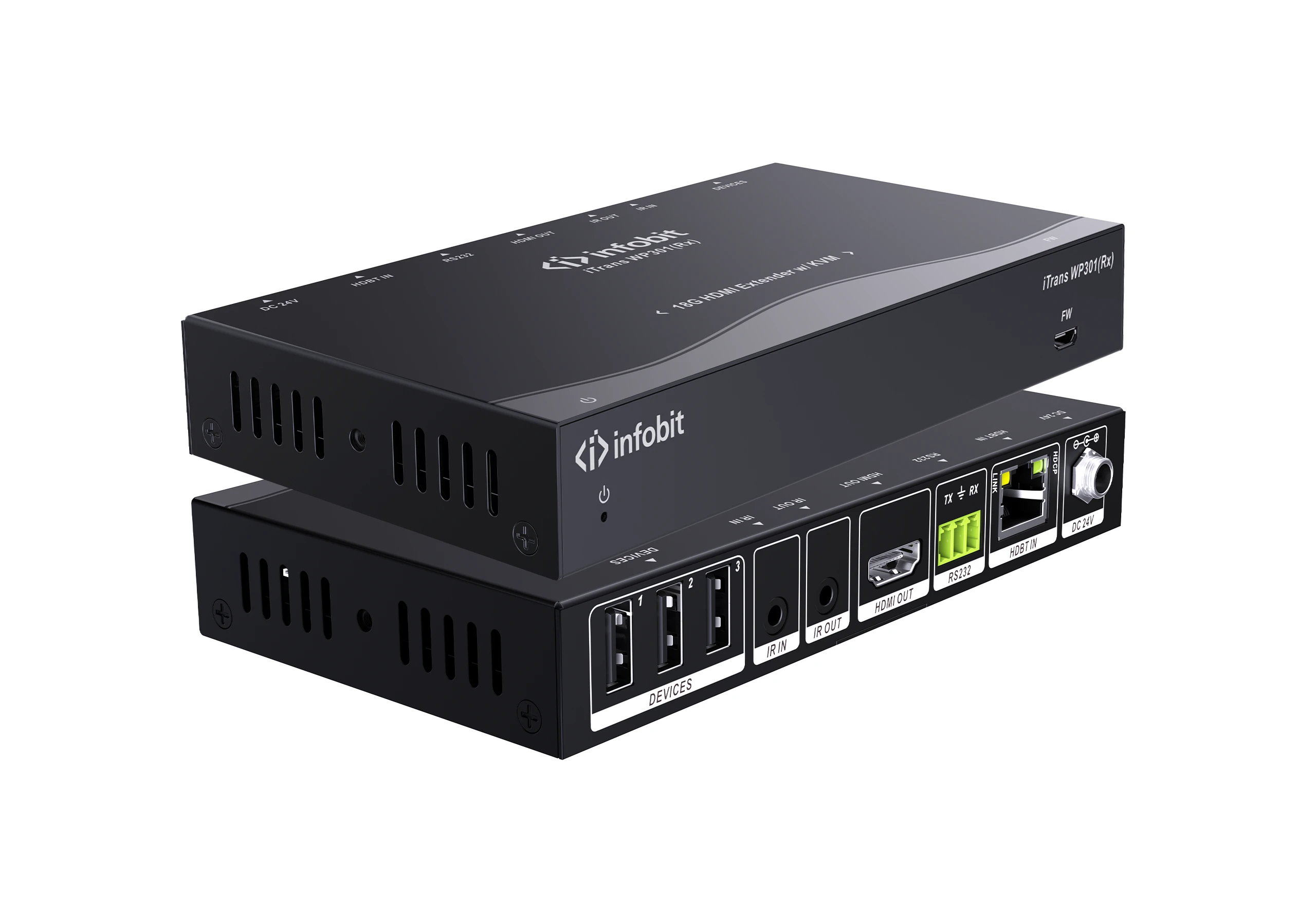

Ricevitore (modello WP301R)
Ingresso	(1) HDBT
Connettore di ingresso	(1) RJ45
uscita	(1) HDMI
Connettore di uscita	(1) HDMI femminile di tipo A
Porta di controllo	(1) FW, (1) IR IN, (1) IR OUT, (1) RS232, (3) USB IN
Connettore di controllo	(1) Micro-USB, (2) prese da 3,5 mm, (1) blocco terminale a 3 pin, (3) USB 2.0 di tipo A
Larghezza di banda	18 Gbps
Versione HDMI	2
Versione HDCP	2.2
Risoluzione video	Fino a 4K@60Hz 4:4:4
Distanza di trasmissione	1080p ≤ 230 piedi (70 metri), 4K@60Hz ≤ 131 piedi (40 metri)
Potenza di ingresso dell'adattatore CA	100 a 240V AC, 50/60Hz
Potenza di ingresso	24 V DC 1,25 A
Consumo di energia	20W (Max, lavoro con il commutatore)
Temperatura di funzionamento	-5 a 55 ℃ (23 ° a 131 ° F)
Temperatura di stoccaggio	-25 a 70 ℃ (-13 ° a 158 ° F)
Umidità relativa	10% al 90%, non condensante
Dimensione (WHD)	152mm x 23,5 mm x 84 mm
Peso netto	300 grammi

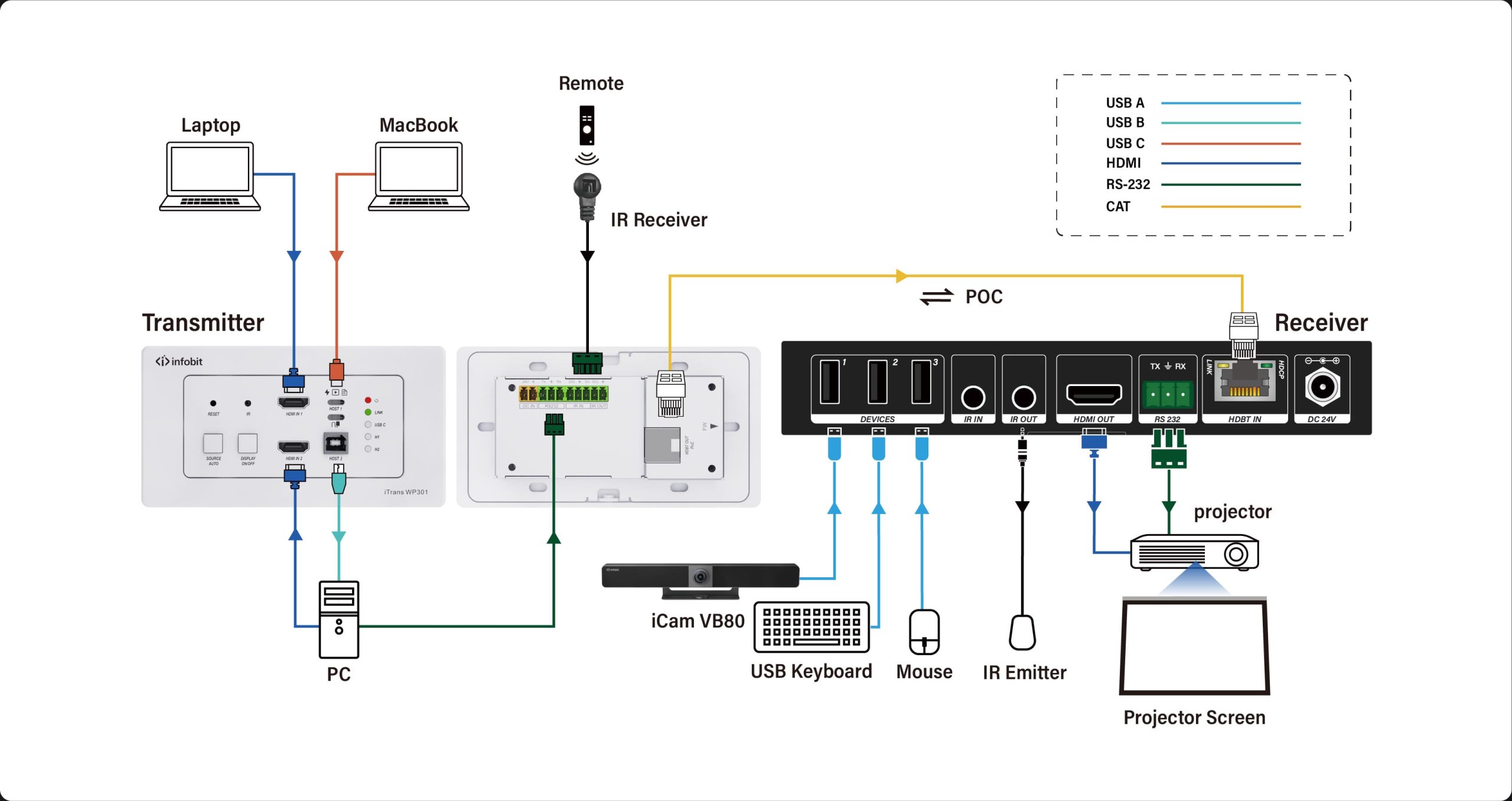

Diagramma

Scarica

iTrans WP301 Kit User Manual V2.1.pdf

3.19M

2025-12-12
