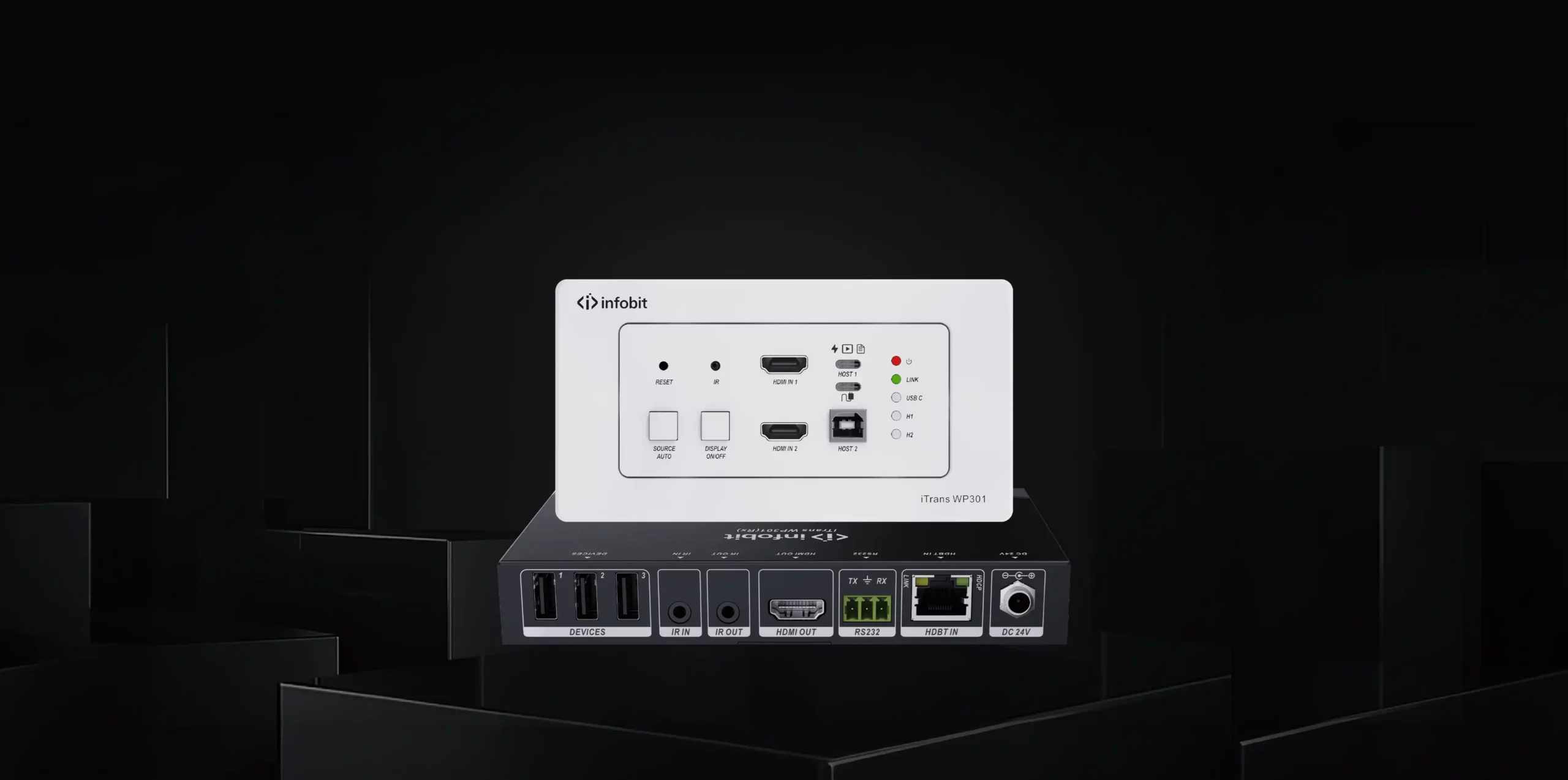

iTrans WP301-Kit

iTrans WP301-Kit (EU)

Supports HDMI signals up to 4K@60Hz 4:4:4 and USB-C signals up to 4K@30Hz 4:4:4.

Supports the HDMI V2.0 standard and is HDCP 2.2-compliant.

Active input automatic detective.

Extending the HDMI signal 4K@60Hz up to 131ft/40m and 1080p@60Hz up to 229ft/70 m.

The USB-C Host supports video und USB data transmission.

Unterstützung 60W PD charging

Unterstützt RS232 control with HDBaseT connection and local control.

Supports bidirectional IR pass-through to control the display device from the local side or control the source device from a remote side.

Unterstützt CEC to turn on/off the display by the DISPLAY ON/OFF button, and the button can be programmed by IR learning feature or RS232 command.

Supports bi-directional 24V PoC power supply. (Note: Only the USB-C power IN supports USB-C host PD charging, NOT from Rx PoC)

Supports USB 2.0 KVM solutions.

Micro-USB-Anschluss für das Firmware-Upgrade.

Jetzt chatten

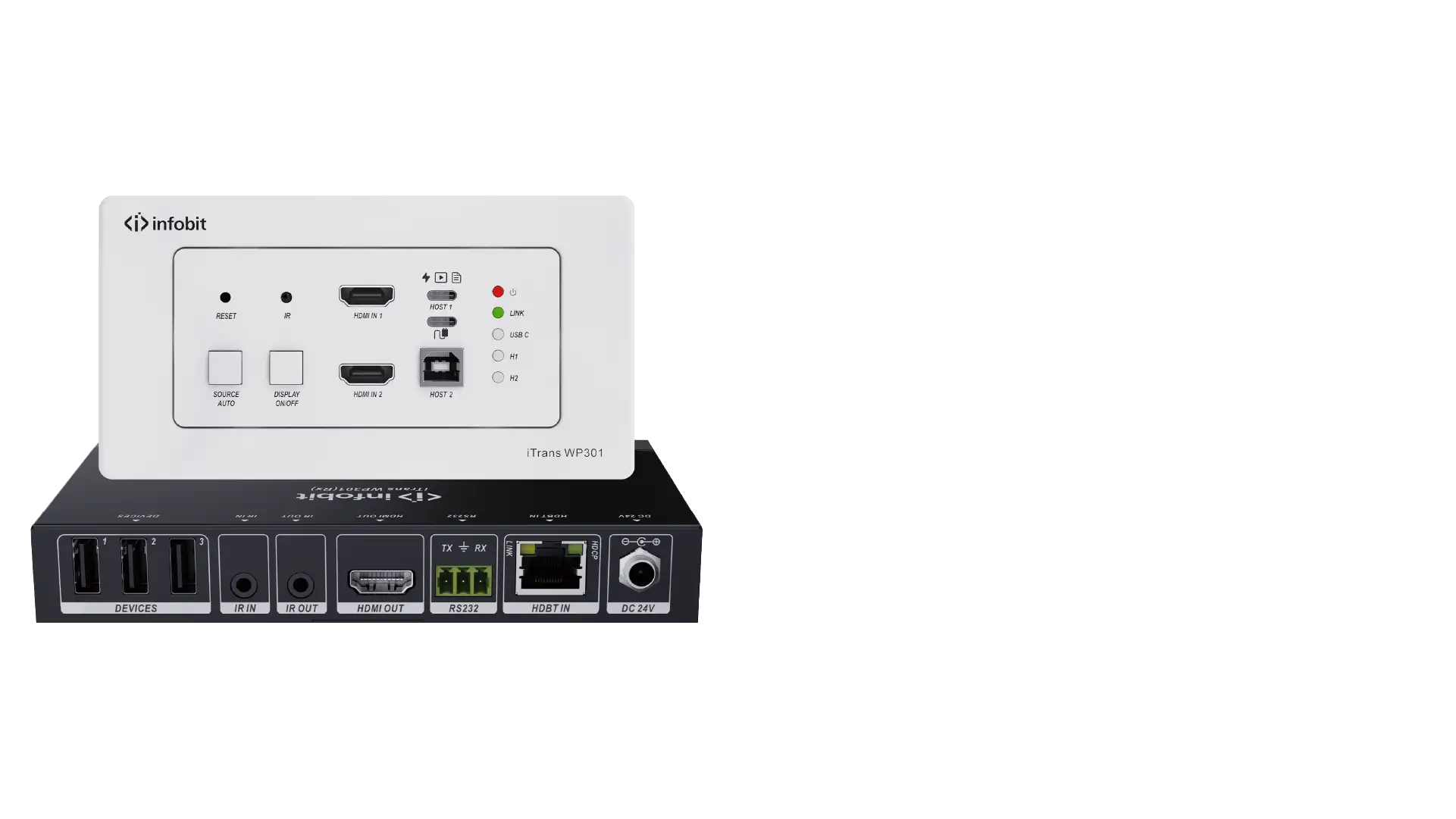

3x1 Wandplatte Schalter Kit

Zwei HDMI- und ein USB-C-Eingänge,
es kann über die SOURCE AUTO-Taste auf der Vorderseite ausgewählt werden.
Der Switch unterstützt CEC.
Die Schaltfläche DISPLAY ON/OFF auf der Vorderseite wird verwendet, um
steuern Sie die Far-End-Anzeigevorrichtung,
und es kann durch IR-Lernen oder RS232-Befehl programmiert werden, um
die Kompatibilität mit verschiedenen Anzeigegeräten sicherstellen.

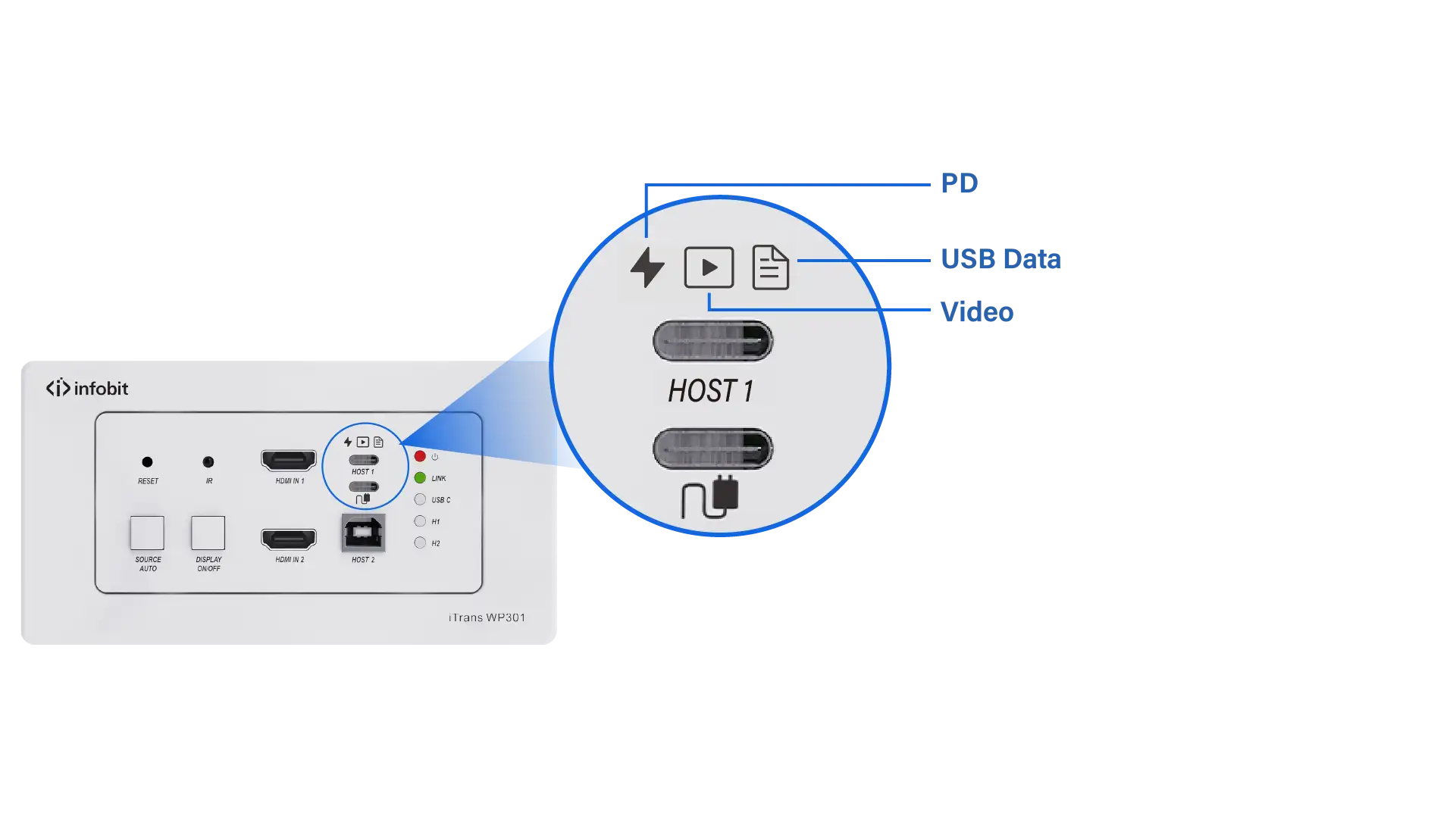

Keine Vermutungen mehr

The USB IN port is with the charging, data and video labels.
No more
Verwirrung oder Verwirrung der Nutzer.

Datenblatt

Wandplatte Tx (Modell WP301T-EU)
Eingang	(2) HDMI-Anschluss, (1) USB-C-Anschluss
Eingangsverbinder	(2) HDMI Typ A weiblich, (1) USB Typ C
HDMI-Eingangsauflösung	Bis zu 4K@60Hz 4:4:4
USB-C Eingangsauflösung	Bis zu 4K@30Hz 4:4:4
Ausgang	(1) HDBT AUS
Ausgangsverbinder	(1) RJ45
HDBT Ausgangsauflösung	Bis zu 4K@60Hz 4:4:4
Kontrollanschlüsse	(1) IR, (1) HOST, (1) FIRMWARE, (1) RS232, (1) IR IN, (1) IR OUT
Steuerverbinder	(1) Eingebauter IR-Sensor, (1) Typ-B USB 2.0, (1) Micro-USB, (2) 3-poliger Anschlussblock, (1) 2-poliger Anschlussblock
Bandbreite	18 Gbps
HDMI-Version	2
HDCP-Version	2.2
Übertragungsabstand	1080p ≤ 230 Fuß (70 Meter), 4K@60Hz ≤ 131 Fuß (40 Meter)
Externe Stromversorgung	Eingang: 100V bis 240V AC; Ausgang: 24VDC 1.25A
Stromverbrauch	20W (Max, zusätzlicher HDBaseT-Empfänger hinzufügen)
Betriebstemperatur	-5 bis 55 ℃ (23 ° bis 131 ° F)
Lagertemperatur	-25 bis 70 ℃ (-13 ° bis 158 ° F)
Relative Luftfeuchtigkeit	10 % bis 90 %
Abmessung (WHD)	146mm x 86mm x 42mm
Nettogewicht	240g
Empfänger (Modell WP301R)
Eingang	(1) HDBT
Eingangsverbinder	(1) RJ45
Ausgang	(1) HDMI
Ausgangsverbinder	(1) Typ-A weibliches HDMI
Steueranschluss	(1) FW, (1) IR IN, (1) IR OUT, (1) RS232, (3) USB IN
Steuerverbinder	(1) Micro-USB, (2) 3,5 mm Steckdosen, (1) 3-poliger Anschlussblock, (3) Typ-A USB 2.0
Bandbreite	18 Gbps
HDMI-Version	2
HDCP-Version	2.2
Videoauflösung	Bis zu 4K@60Hz 4:4:4
Übertragungsabstand	1080p ≤ 230 Fuß (70 Meter), 4K@60Hz ≤ 131 Fuß (40 Meter)
AC Adapter Eingangsleistung	100 bis 240V AC, 50/60Hz
Eingangsleistung	24V Gleichstrom 1,25A
Stromverbrauch	20W (Max, mit dem Schalter arbeiten)
Betriebstemperatur	-5 bis 55 ℃ (23 ° bis 131 ° F)
Lagertemperatur	-25 bis 70 ℃ (-13 ° bis 158 ° F)
Relative Luftfeuchtigkeit	10% bis 90%, nicht kondensierend
Abmessung (WHD)	152mm x 23,5 mm x 84 mm
Nettogewicht	300 g

Diagramm

Herunterladen

iTrans WP301 Kit User Manual V2.1.pdf

3.19M

2025-12-12
