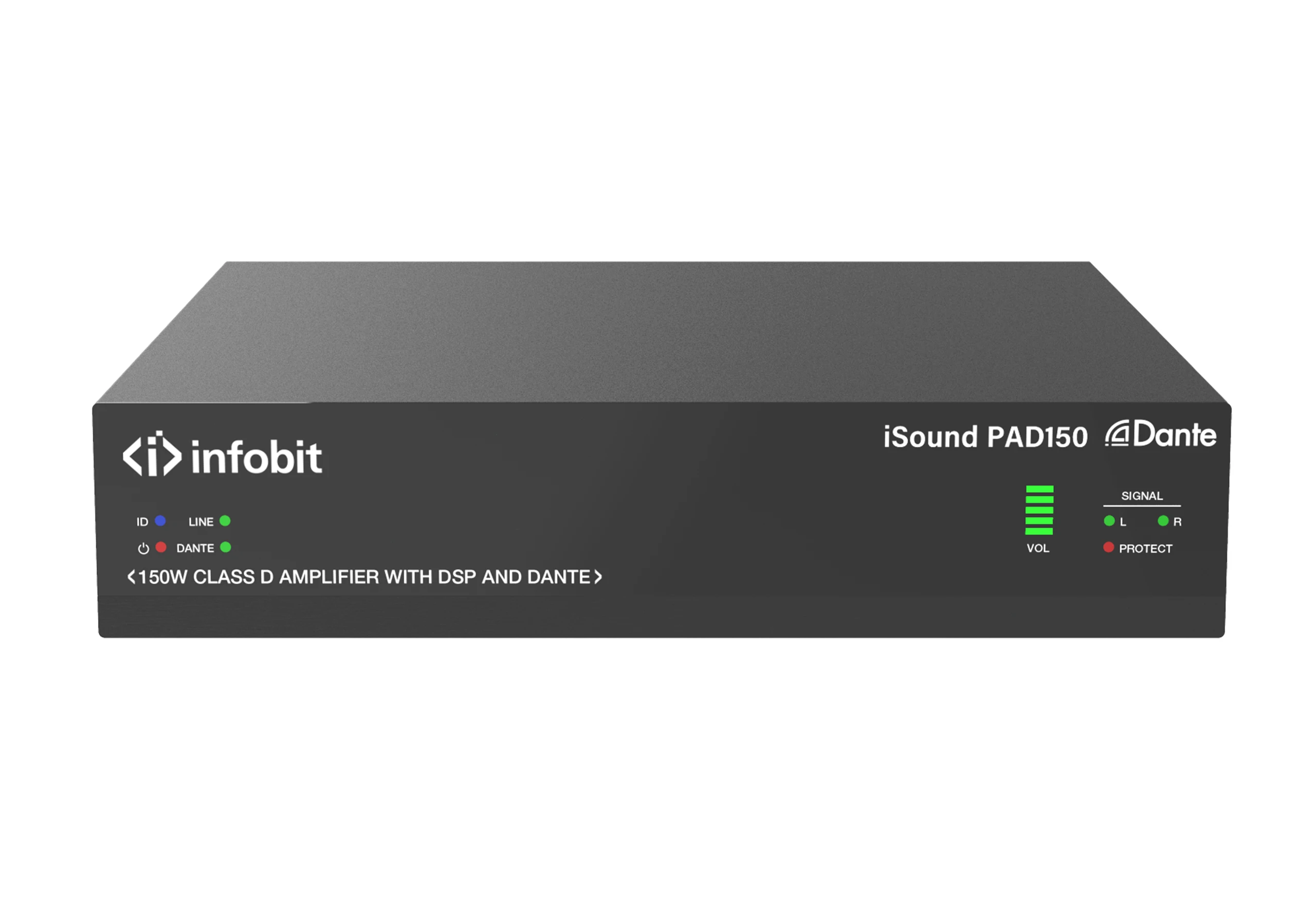

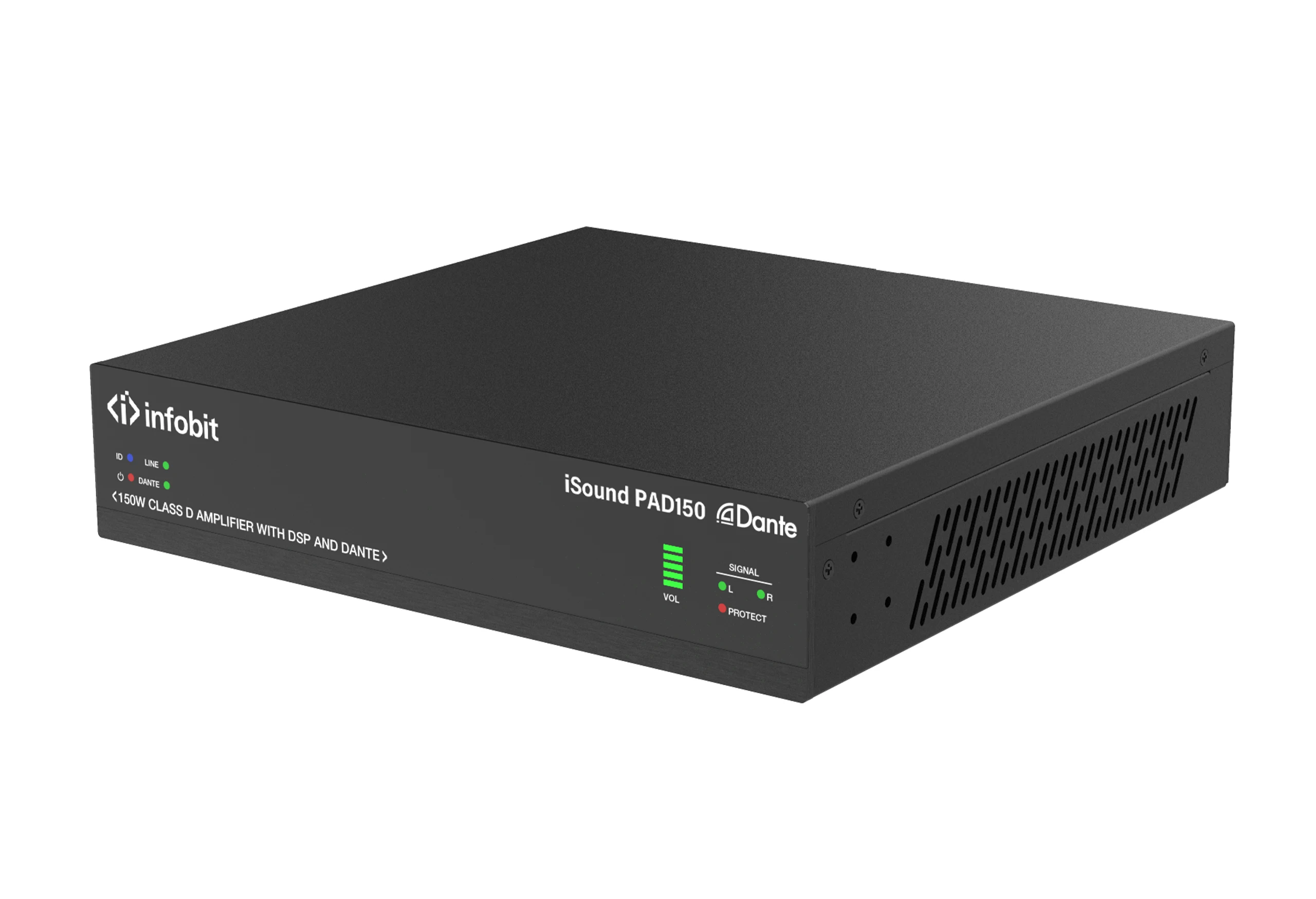

آي ساوند PAD150

دانتي 2CH الصوت الرقمي والخط متوازن مدخلات مستوى التناظرية

دانتي 2CH الصوت الرقمي، مستوى التناظري متوازن الخط، ومخرجات AMP

معالج DSP الصوتي المدمج ، ونسبة إشارة إلى ضوضاء ممتازة ، ومعدل تشوه منخفض جداً

يمكن تحقيق التبديل بين Lo-Z و Hi-Z للتكيف مع أنواع مختلفة من تركيب مكبرات الصوت.

في وضع انتاج Lo-Z ، يمكن اختيار قناة واحدة 150W 8 Ω أو قناة مزدوجة 75W 4Ω / 8Ω.

في وضع الخروج Hi-Z ، يمكن توفير قناة واحدة من 150W إلى 70V / 100V.

مكاسب المدخلات المستقلة، والإخراج EQ، والتحكم في الصوت

معدل أخذ العينات 48 كيلو هرتز ، محولات A / D و D / A مستقلة 24 بت

2x75W AMP خارج يدعم 4Ω / 8Ω / 70V / 100V مكبر الصوت

مدخلات الزناد 5-12V

الاستعداد التلقائي

التحكم المرن عبر RS-232، LAN، و Web GUI

دردشة الآن

ورقة البيانات

نموذج	آي ساوند PAD150
الاسم	150W فئة D مضخم مع DSP و دانتي
مدخلات	1x إدخال صوتي شبكة دانتي 1x خط متوازن ستيريو 0dBu / 10kΩ مدخلات
الناتج	1x انتاج صوتي شبكة دانتي 1x ستيريو أو الجهد الثابت 70V / 100V مخرج مكبر الصوت 1x خط متوازن انتاج ستيريو
حساسية المدخلات	كاملة power@0.775V (0dBu)
الطاقة الناتجة	مصدر الطاقة DC: 2x 75W@4 Ω/8Ω; 1x 150W@8 Ω; 1x 150W@70V / 100V
اكتساب الجهد الأقصى	27-30dB SE / 39-42dB BTL
نوع المكبر	الفئة D
استجابة التردد	20 هرتز ~ 20 كيلو هرتز @ ± 3 ديسيبل
نسبة الإشارة إلى الضوضاء	87dB 0dBu، 20Hz-10kHz
THD ن	THD N ( 1KHz@1W ) 0.04%
التحكم	RS-232، واجهة الرسوم البيانية الويب
عرض النطاق الترددي لشبكة الفيديو	100م
تنسيق الصوت	خط في [الصوت التناظري، متوازن 2CH، أقصى مستوى الإدخال 2VRMS] خط الخروج [الصوت التناظري، متوازن 2CH، أقصى مستوى الإخراج 2VRMS] دانتي [الصوت الرقمي 2&#215؛ 2 في / خارج، PCM 2CH 44.1K-96KHz 16/24Bit] AMP OUT [الصوت التناظري، متوازن 2CH، أقصى مستوى الإخراج 24.5VRMS] 70V / 100V AMP OUT [الصوت التناظري ، غير متوازن 1CH ، أقصى مستوى انتاج 70V / 100VRMS]
مسافة النقل	328 قدم / 100 متر
حماية ESD	نموذج جسم الإنسان: ± 8kV (تفريغ الفجوة الهوائية) ، ± 4kV (تفريغ الاتصال)

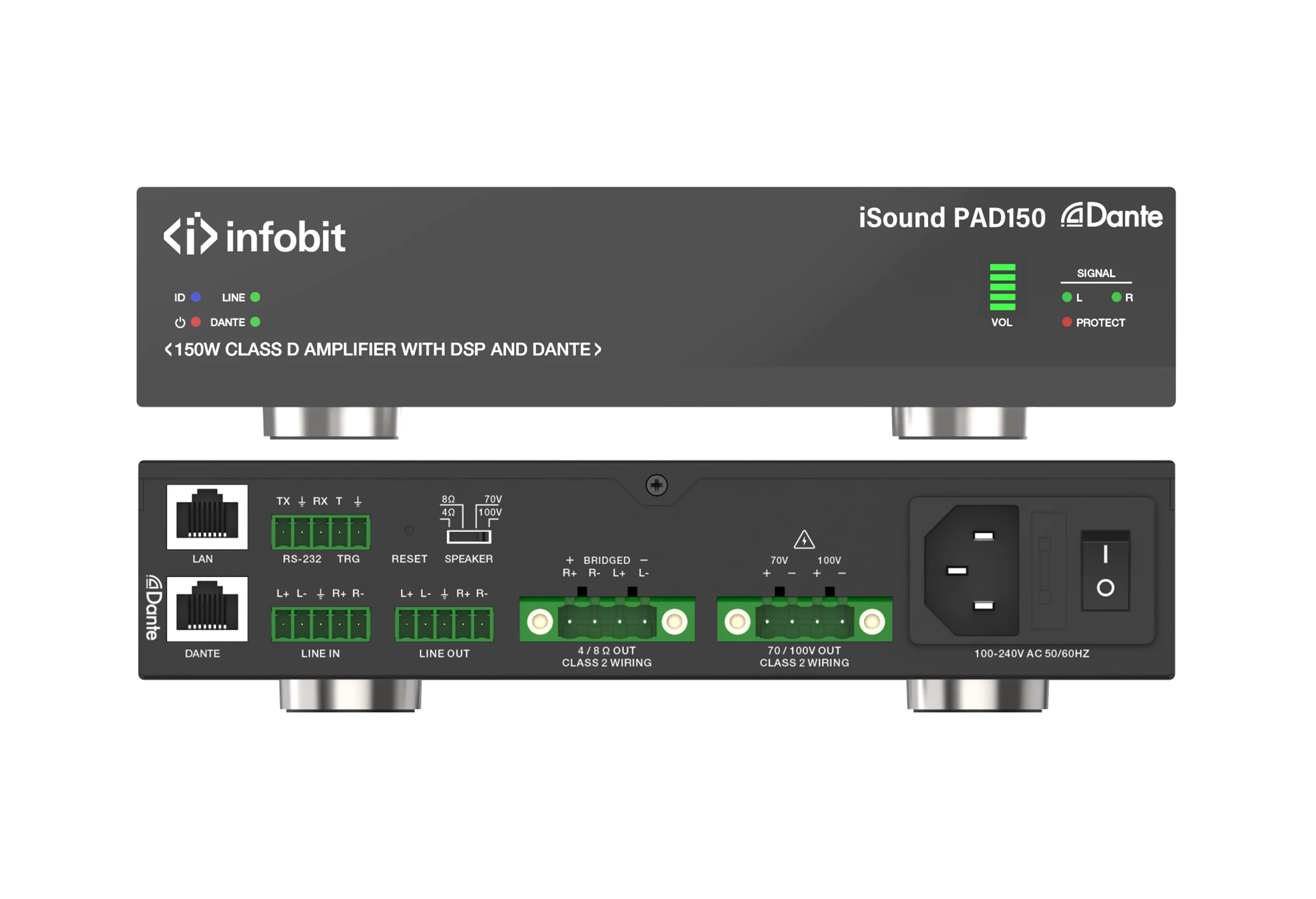

موصلات الإدخال	1x خط في [5pin-3.81mm فينيكس موصل] 1x دانتي [موصل RJ45]

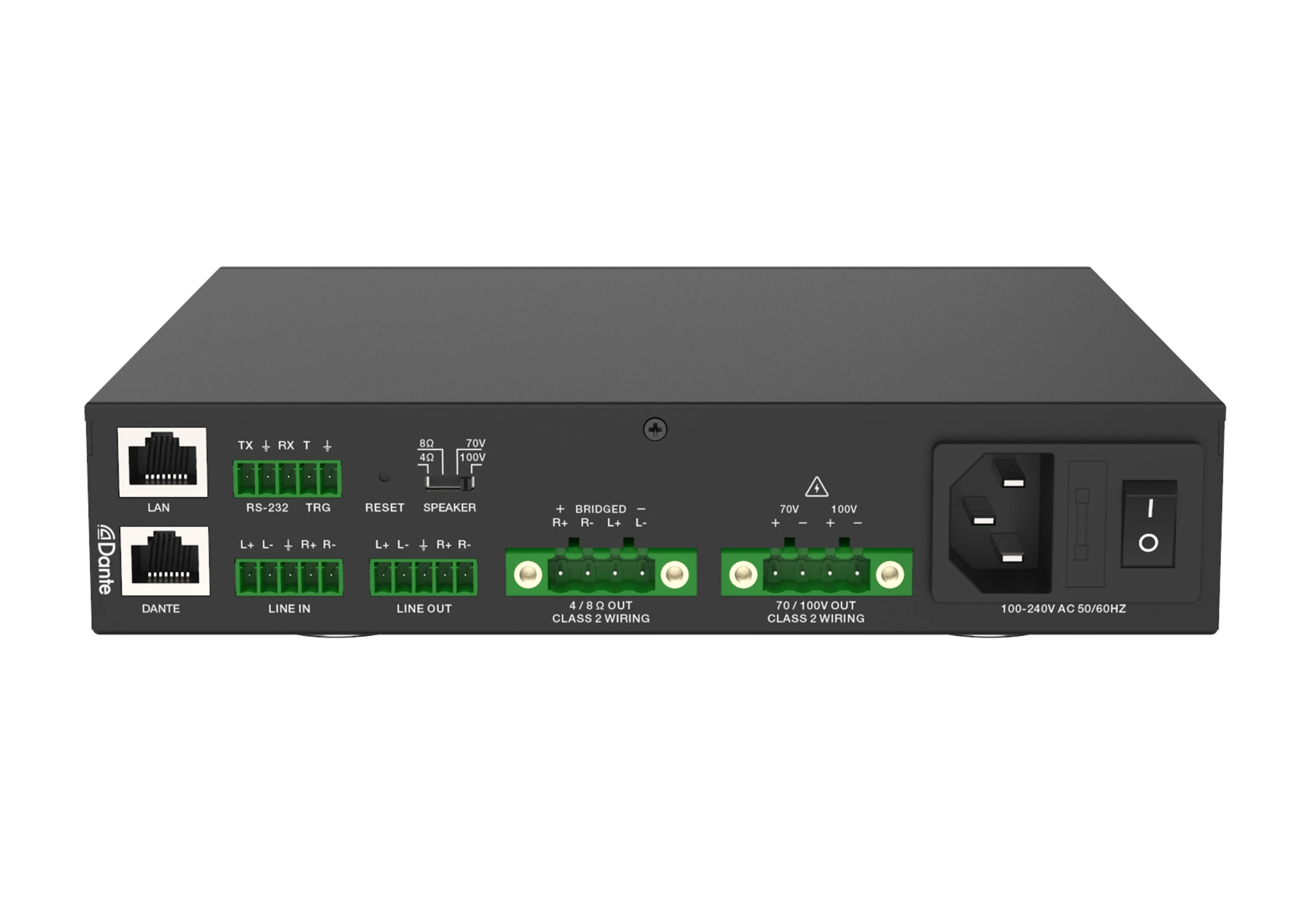

موصلات المخرجات	1x خط الخروج [5pin-3.81mm فينيكس موصل] 1x 4/8Ω AMP OUT [MSTB 2.5-GF-5.08، 4 دبوس قفل فينيكس، 5.08mm] 1x 70V / 100V AMP OUT [MSTB 2.5-GF-5.08 ، 4 دبوس قفل فينيكس ، 5.08mm]
موصلات التحكم	1x RS-232 / TRG [موصل فينيكس 5pin-3.81mm] [TRG: مدخل الزناد 5-12V لتشغيل / إيقاف المكبر] 1x LAN [موصل RJ45]
الإسكان	اللوحة الأمامية: الألومنيوم؛ القضية الخلفية: غلاف معدني
اللون	أسود
الأبعاد	240 مم [W] × 210 مم [D] × 44 مم [H]
الوزن	1.88Kg
إمدادات الطاقة	مدخلات DC: AC100 – 240 فولت 50 / 60 هرتز
استهلاك الطاقة	150W (أقصى)
درجة حرارة التشغيل	0 درجة مئوية ~ 40 درجة مئوية / 32 درجة فهرنهايت ~ 104 درجة فهرنهايت
درجة حرارة التخزين	-20 درجة مئوية ~ 60 درجة مئوية / -4 درجة فهرنهايت ~ 140 درجة فهرنهايت
الرطوبة النسبية	20 ٪ ~ 90 ٪ RH (غير التكثيف)

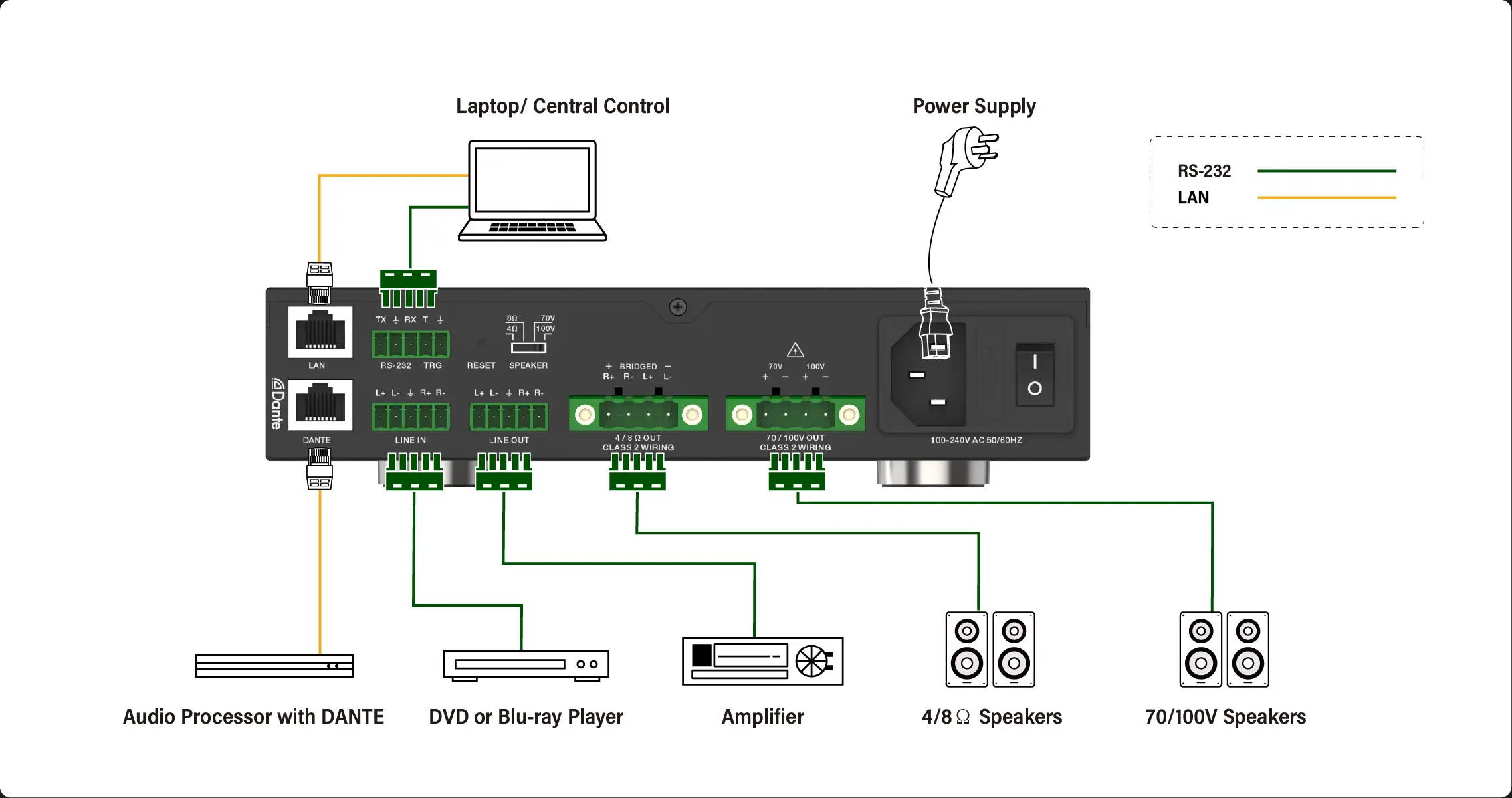

الرسم البياني

تحميل

INFOBIT iSound PAD150 User Manual_V1.0.pdf

1.89M

2024-09-02
