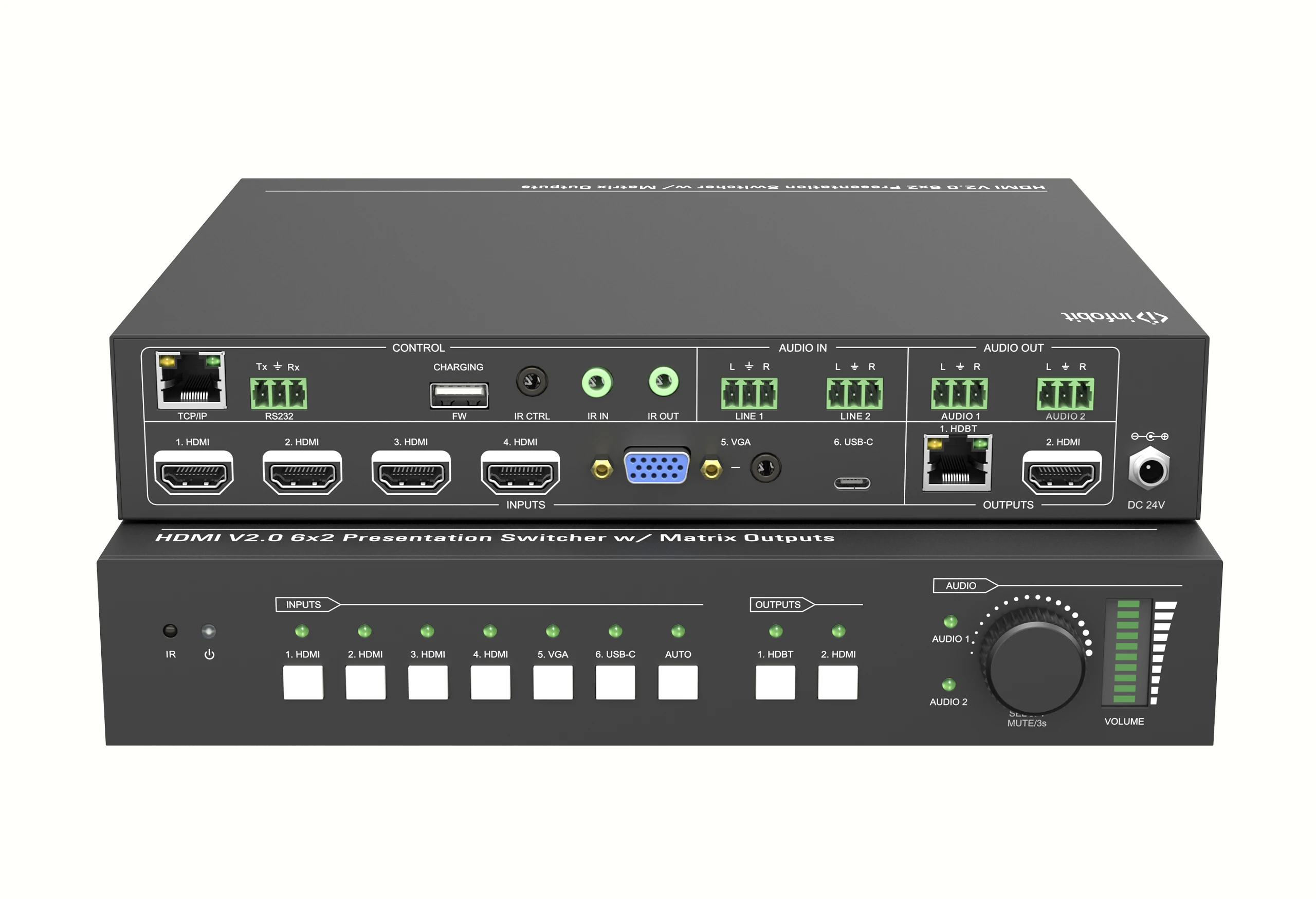

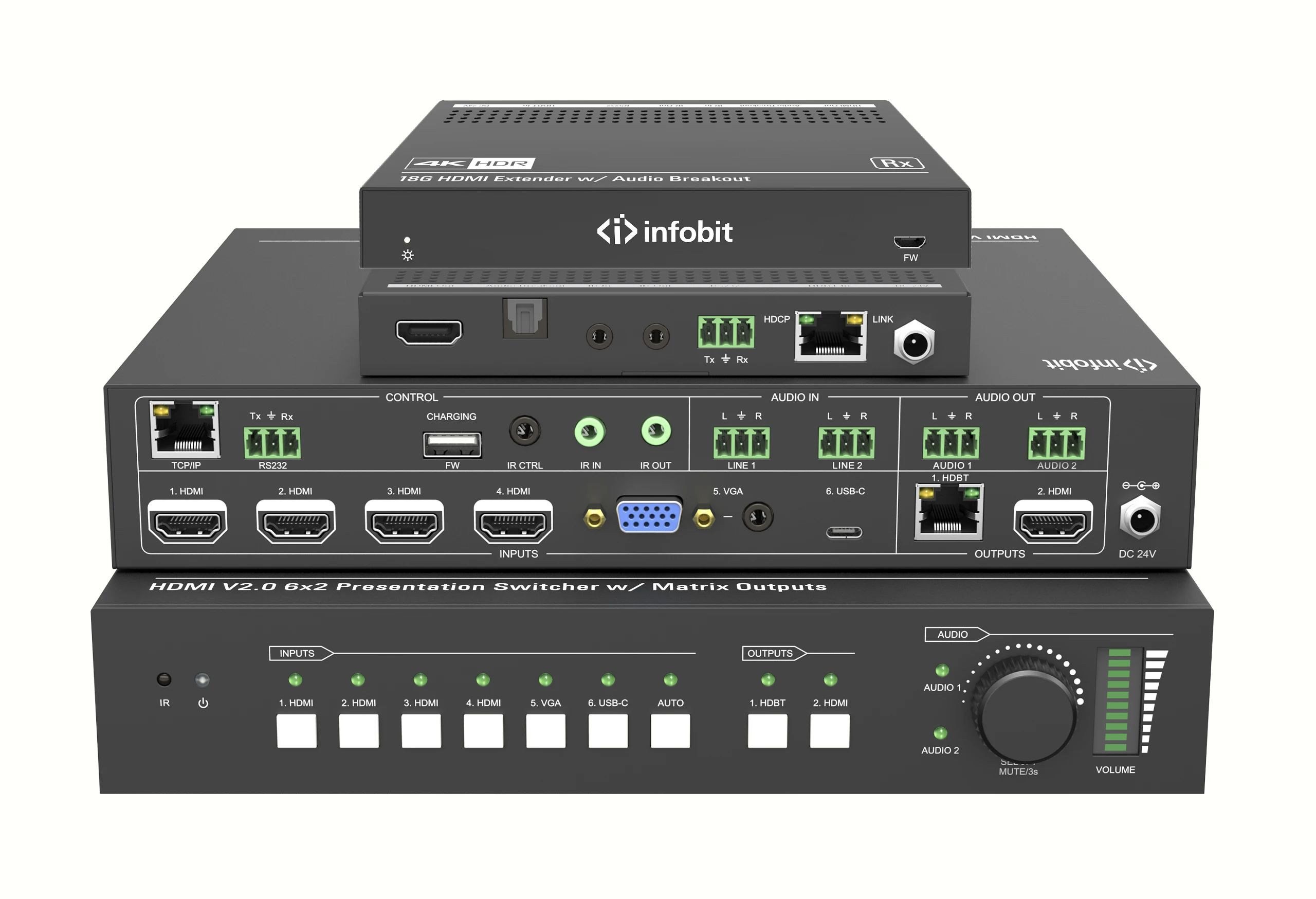

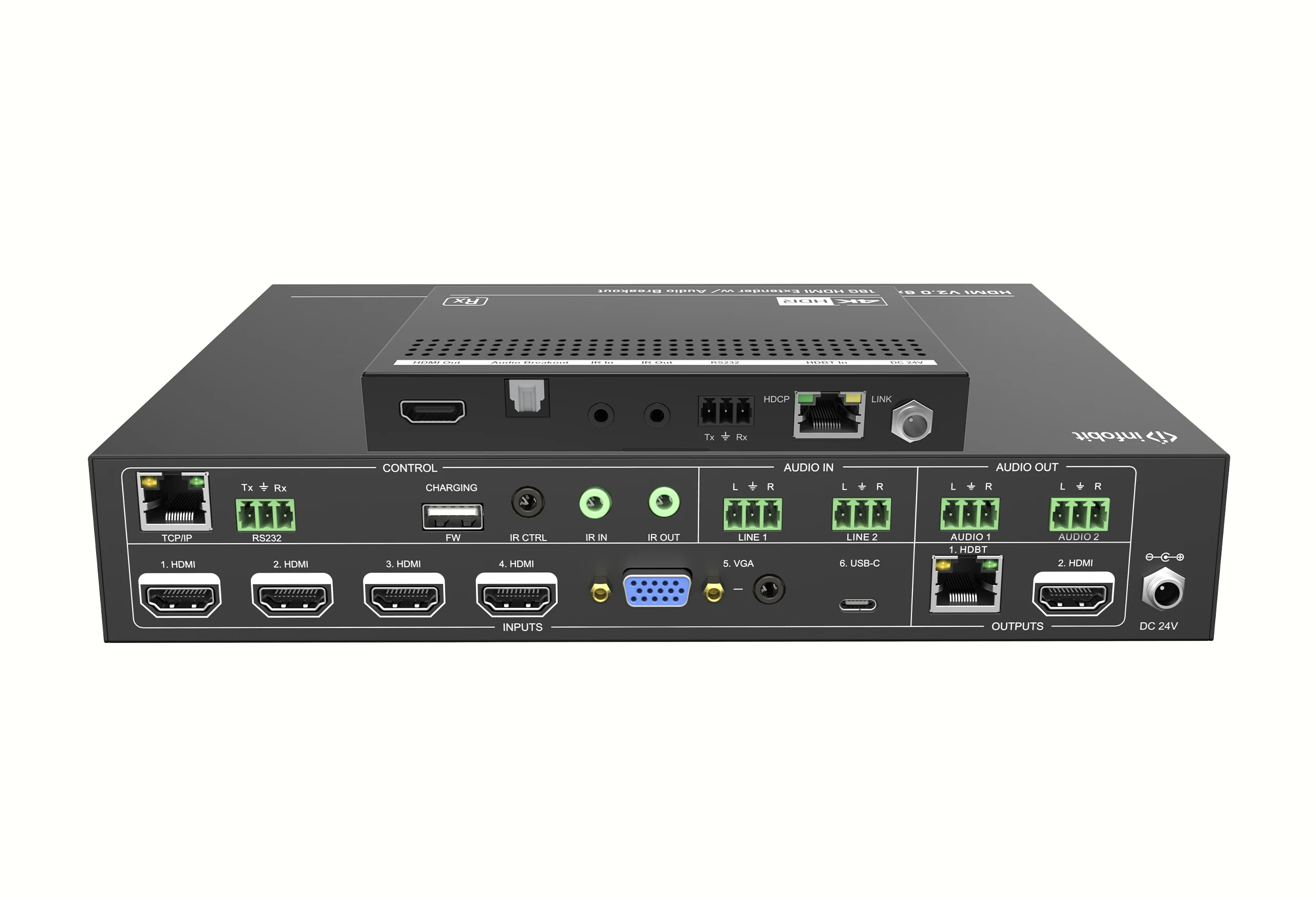

| Модель |
iSwitch602 |
| Имя |
Матричный коммутатор 4K 6X2 HDMI 2.0 HDBT |
| Вход видео |
| Вход видео |
(4) HDMI, (1) VGA, (1) USB-C |
| Коннектор входа видео |
(4) Тип-А женский HDMI, (1) 15-разрядный женский VGA, (1) USB-C |
| Вход видео Разрешение видео |
HDMI: До 4K@60Hz 4:4:4, HDR
VGA: До 1920× 1200@60Hz
USB-C: До 4K@60Hz 4:2:0 |
| Видео выход |
| Видео выход |
(1) HDBT, (1) HDMI |
| Коннектор видеовыхода |
(1) RJ45, (1) Тип-А Женский HDMI |
| Выход видео Разрешение видео |
HDMI: До 4K@60Hz 4:4:4, HDR
HDBT: До 4K@60Hz 4:2:0 |
| Аудио вход |
| Аудио вход |
(1) АУДИО (VGA), (2) ЛИНИЯ 1& 2 |
| Коннектор аудио входа |
(1) 3,5 мм разъем, (2) 3-штифтовые терминалы |
| Частотный ответ |
20 Гц до 20 КГц, ±3 дБ |
| Максимальный уровень входа |
1,0 Врмс ± 0,1 |
| L-R Уровень отклонения |
< 0,3 дБ, синус 1 кГц на уровне 0dBFS (или максимальный уровень перед обрезкой) |
| Входное импеданс |
> 10кΩ |
| Аудио выход |
| Аудио выход |
(2) АУДИО 1& 2 |
| Коннектор аудио выхода |
(2) 3-штифтовые терминалы |
| Частотный ответ |
20 Гц до 20 кГц, ±3 дБ |
| Максимальный уровень выхода |
2,0 ± 0,1 Врмс |
| THD N |
< 0,1%, пропускная способность от 20 Гц до 20 кГц, синус 1 кГц на уровне 0dBFS (или максимальном уровне) |
| СНР |
> 80 дБ, пропускная способность от 20 Гц до 20 кГц |
| Crosstalk изоляция |
< -70 дБ, синус 10 кГц на уровне 0dBFS |
| L-R Уровень отклонения |
< 0,3 дБ, синус 1 кГц на уровне 0dBFS (или максимальный уровень до обрезки) |
| Выходная нагрузочная способность |
1kΩ и выше (поддерживает 10x параллельные нагрузки 10KΩ) |
| Уровень шума |
– 75 дБ |
| Часть управления |
| Порт управления |
(1) TCP/IP, (1) RS232, (1) ПРОГРАМНАЯ ПРОГРАМА, (1) СИСТЕМА IR, (1) IR IN, (1) IR OUT |
| Коннектор управления |
(1) RJ45, (2) 3-штифтовые терминалы, (1) USB типа A, (3) 3,5 мм разъемы |
| Общее |
| Версия HDMI |
До 2.0 |
| Версия HDCP |
До 2,2 |
| Пропускная способность |
18 Гбит/с |
| Расстояние передачи HDBT |
1080p@60Hz ≤ 230 футов (70 метров), 4K@60Hz ≤ 131 футов (40 метров) |
| Рабочая температура |
-5 до 55 ℃ (23 ° до 131 ° F) |
| Температура хранения |
-25 до 70 ℃ (-13 ° до 158 ° F) |
| Относительная влажность |
10% до 90%, без конденсации |
| Внешний источник питания |
Вход: AC 100~240V, 50/60Hz; Выход: 24V DC 2.71A |
| Потребление энергии |
45 Вт (Макс.) |
| Размер (W*H*D) |
250 мм х 44 мм х 220 мм |
| Чистый вес |
1.7KG |
