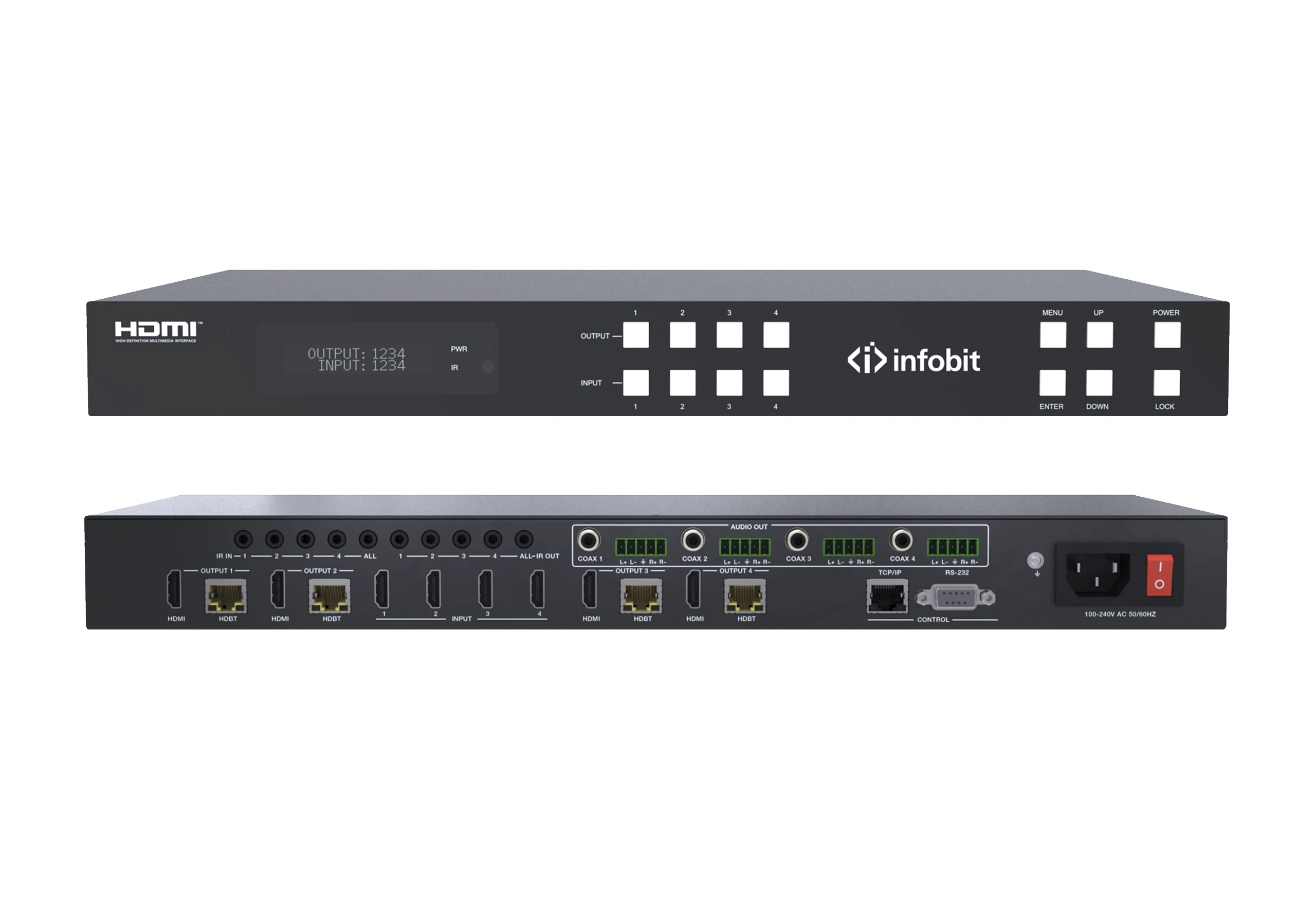

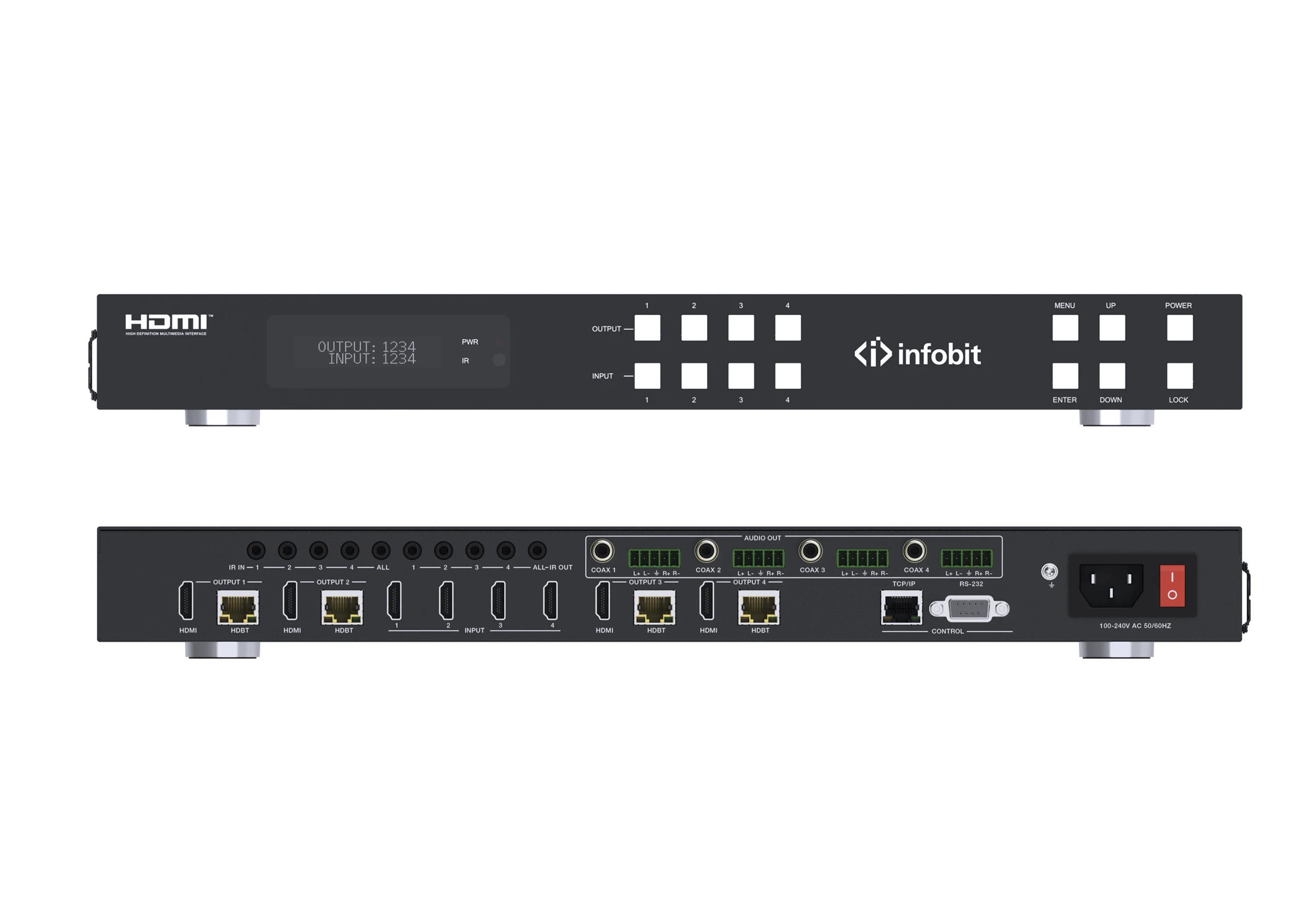

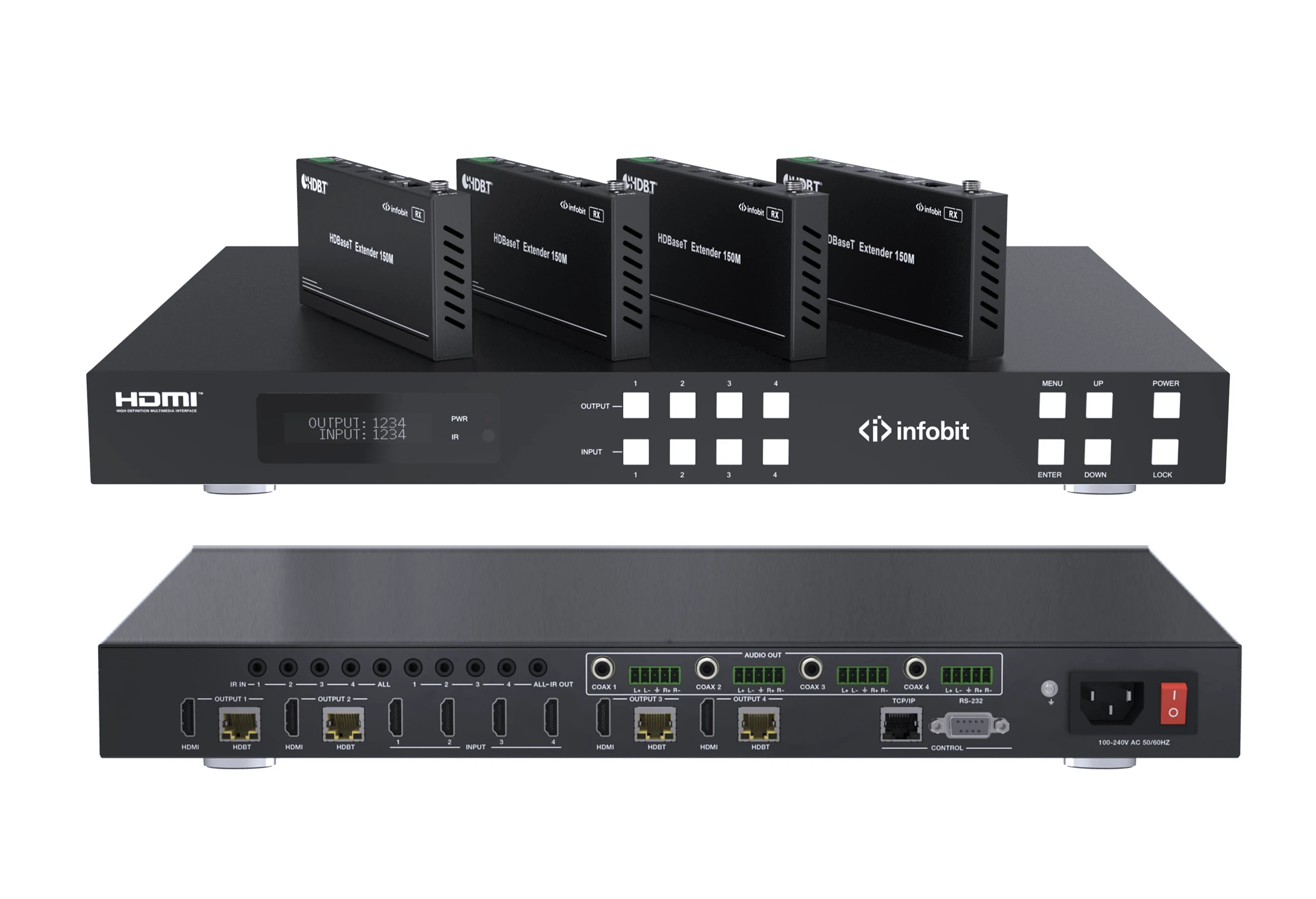

आईमैट्रिक्स एच 44एच 150

4× HDBaseT के साथ 4 HDMI 18Gpbs 4K60 मैट्रिक्स स्विचर

एचडीएमआई 2.0 बी, एचडीसीपी 2.2, और एचडीसीपी 1.x अनुरूप

वीडियो रिज़ॉल्यूशन तक 4K2K@60Hz (YUV 4: 4: 4) सभी HDMI & पर HDBaseT पोर्ट्स

4 एचडीएमआई इनपुट, 4 एचडीएमआई & HDBaseT दर्पण आउटपुट

एचडीएमआई पोर्ट्स 18Gbps लॉसलेस असंपीड़ित वीडियो बैंडविड्थ प्रसारित करते हैं

समर्थन 18Gbps नुकसान रहित संपीड़ित HDBaseT सिग्नल ट्रांसमिशन

समर्थन 4K-> प्रत्येक आउटपुट पोर्ट के लिए 1080P डाउन स्केलर

एचडीआर, एचडीआर 10, एचडीआर 10, डॉल्बी विजन, और एचएलजी समर्थित हैं

HDBaseT आउटपुट एक एकल कैट 5e / 6/7 केबल के माध्यम से 1080P के लिए 492ft / 150m या 4K2K के लिए 394ft / 120m तक वीडियो ट्रांसमिशन दूरी का विस्तार कर सकता है

एचडीएमआई ऑडियो पास-थ्रू 7.1CH एचडी ऑडियो (एलपीसीएम, डॉल्बी ट्रूएचडी, और डीटीएस-एचडी मास्टर ऑडियो) तक

समर्थन आईआर मैट्रिक्स

ऑडियो डी-एम्बेडेड एनालॉग और कोएक्स पोर्ट्स के माध्यम से समर्थित है

उन्नत ईडीआईडी प्रबंधन और सीईसी नियंत्रण समर्थित हैं

सभी HDBaseT बंदरगाहों पर 24V POC

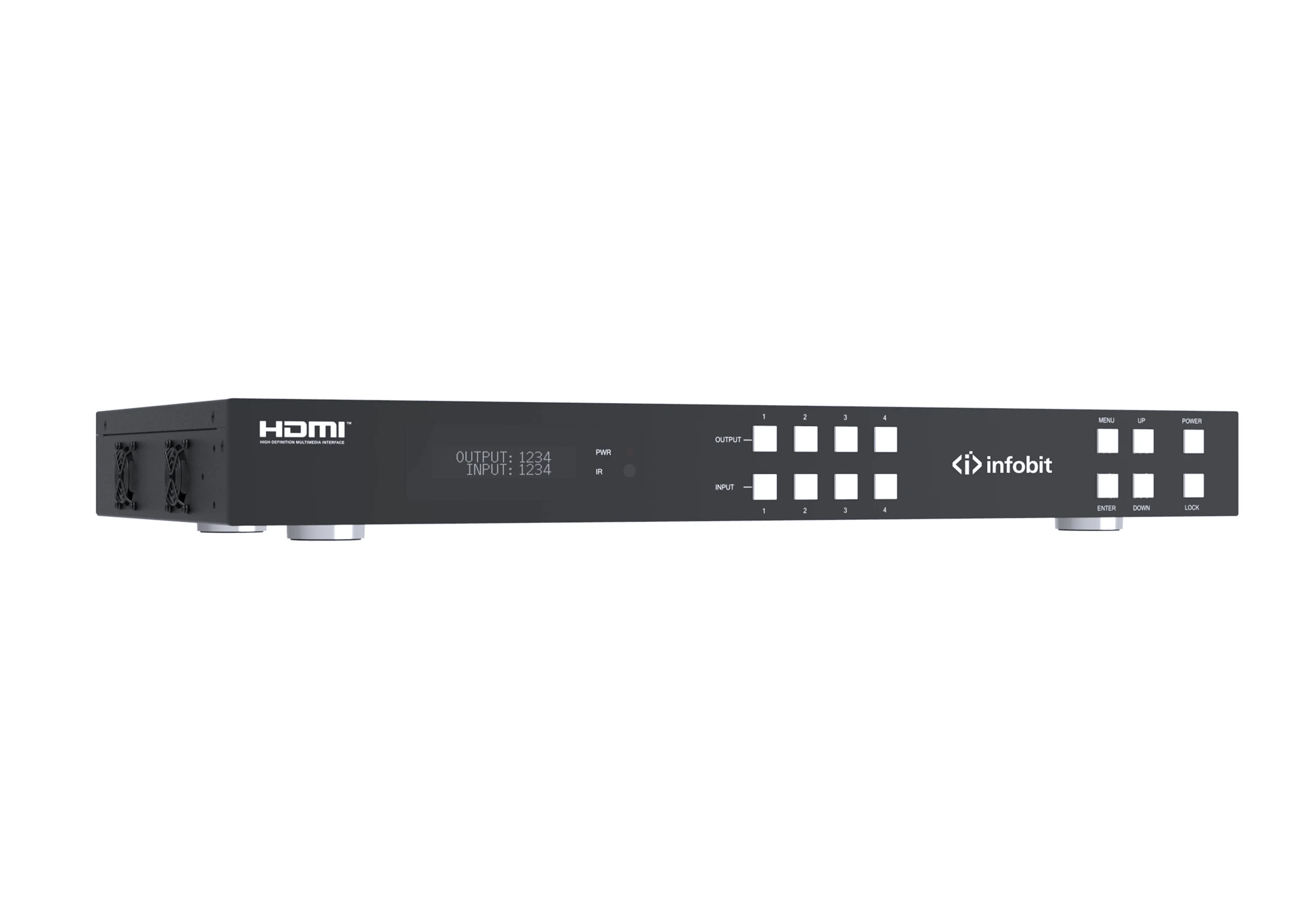

फ्रंट पैनल OLED डिस्प्ले के साथ 1U रैक घुड़सवार डिजाइन

फ्रंट पैनल बटन, आईआर रिमोट, आरएस -232, लैन और वेब जीयूआई के माध्यम से नियंत्रण

अब चैट करें

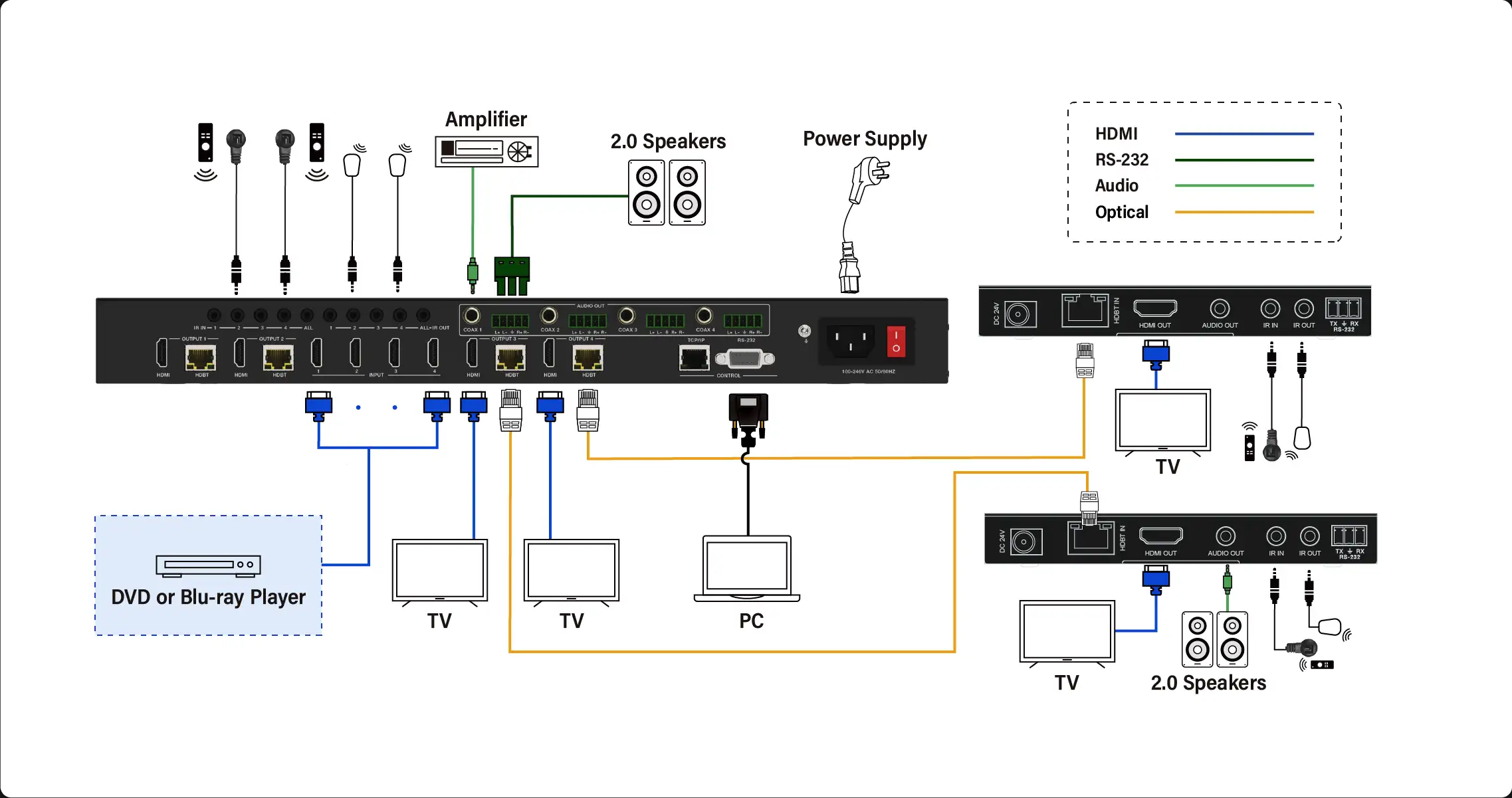

आवेदन

INFOBIT iMatrix H44H150 4K60 HDMI मैट्रिक्स स्विचर w / ऑडियो का उपयोग प्रसारण, शिक्षा, सम्मेलन, होम थिएटर, नियंत्रण कक्ष और डिजिटल साइनेज में किया ज

डेटाशीट

मॉडल	आईमैट्रिक्स एच 44एच 150
नाम	4× HDBaseT के साथ 4 HDMI 18Gpbs 4K60 मैट्रिक्स स्विचर
एचडीएमआई अनुपालन	एचडीएमआई 2.0b
एचडीसीपी अनुपालन	HDCP 2.2 और HDCP 1.x
वीडियो बैंडविड्थ	18 जीबीपीएस
वीडियो रिज़ॉल्यूशन	तक 4K2K@50 / 60 हर्ट्ज (4: 4: 4)
रंग स्थान	आरजीबी 4: 4: 4, वाईसीबीसीआर 4: 4: 4 / 4: 2: 2 / 4: 2: 0
रंग गहराई	8-बिट, 10-बिट, 12-बिट ( 1080p@60Hz ) 8-बिट, ( 4K2K@60Hz यूवी 4: 4: 4) 8-बिट, 10-बिट, 12-बिट ( 4K2K@60Hz वाईसीबीसीआर 4: 2: 2 / 4: 2: 0)
एचडीआर	HDR10, HDR10, डॉल्बी विजन, एचएलजी
एचडीएमआई ऑडियो प्रारूप	एलपीसीएम 2.0 / 2.1 / 5.1 / 6.1 / 7.1, डॉल्बी डिजिटल, डॉल्बी ट्रू एचडी, डॉल्बी डिजिटल प्लस (डीडी), डीटीएस-ईएस, डीटीएस एचडी मास्टर, डीटीएस एचडी-एचआरए
कोएक्स ऑडियो प्रारूप	पीसीएम 2.0, डॉल्बी डिजिटल / प्लस, डीटीएस 2.0 / 5.1
एनालॉग संतुलित ऑडियो प्रारूप	PCM2.0CH
वीमैक्स	2 वीआरएमएस
एसएनआर	> 90 डीबी
ईएसडी सुरक्षा	मानव शरीर मॉडल: ± 8kV (एयर-गैप डिस्चार्ज), ± 4kV (संपर्क डिस्चार्ज)
THD एन अनुपात	<0.1% (V_max) 0.001% ~ 0.01% (V_best)
क्रॉसस्टॉल्क	> 80 डीबी
आवृत्ति प्रतिक्रिया	20Hz ~ 20kHz ± 0.5dB
मैट्रिक्स	इनपुट: 4 एक्स एचडीएमआई प्रकार ए [19-पिन महिला] आउटपुट: 4 एक्स एचडीएमआई प्रकार ए [19-पिन महिला] 4 × HDBaseT पोर्ट [RJ45] 4 × समाक्षीय ऑडियो [3.5 मिमी स्टीरियो मिनी-जैक] 4 × संतुलित एनालॉग ऑडियो [5-पिन फीनिक्स कनेक्टर] नियंत्रण: 5 एक्स आईआर इन [3.5 मिमी स्टीरियो मिनी-जैक] 5 एक्स आईआर आउट [3.5 मिमी स्टीरियो मिनी-जैक] 1 × टीसीपी / आईपी [आरजे 45] 1 × RS-232 [डी-उप 9]
HDBaseT रिसीवर	इनपुट: 1 एक्स एचडीबीटी इन [आरजे 45, 8-पिन महिला] आउटपुट: 1 एक्स एचडीएमआई प्रकार ए [19-पिन महिला] 1 एक्स ऑडियो आउट [3.5 मिमी स्टीरियो मिनी-जैक] नियंत्रण: 1 एक्स आईआर इन [3.5 मिमी स्टीरियो मिनी-जैक] 1 एक्स आईआर आउट [3.5 मिमी स्टीरियो मिनी-जैक] 1 एक्स आरएस -232 [3-पिन फीनिक्स कनेक्टर] 1 एक्स सर्विस [मिनी-यूएसबी, अपडेट पोर्ट]
आवास	धातु संलग्नक
रंग	काले
आकार	मैट्रिक्स: 440 मिमी (डब्ल्यू) × 200 मिमी (डी) × 44.5 मिमी (एच) रिसीवर: 140 मिमी (डब्ल्यू) एक्स 65 मिमी (डब्ल्यू) एक्स 18 मिमी (डब्ल्यू)
वजन	मैट्रिक्स: 3.1Kg, रिसीवर: 155g
बिजली आपूर्ति	एसी 100 – 240 वी 50 / 60 हर्ट्ज
बिजली की खपत	60W (अधिकतम)
ऑपरेटिंग तापमान	0 डिग्री सेल्सियस ~ 40 डिग्री सेल्सियस / 32 डिग्री एफ ~ 104 डिग्री एफ
भंडारण तापमान	-20 डिग्री सेल्सियस ~ 60 डिग्री सेल्सियस / -4 डिग्री एफ ~ 140 डिग्री एफ
सापेक्ष आर्द्रता	20 ~ 90% आरएच (गैर-संघनन)
संकल्प / दूरी	CAT5e / 6/7: 4K60 492 फीट / 150 एम
संकल्प / केबल लंबाई (एचडीएमआई इन / आउट)	4K60: 16 फीट / 5 एम 4K30: 32 फीट / 10 एम 1080 पी: 50 फीट / 15 एम "प्रीमियम हाई-स्पीड एचडीएमआई" केबल का उपयोग अत्यधिक अनुशंसित है।
