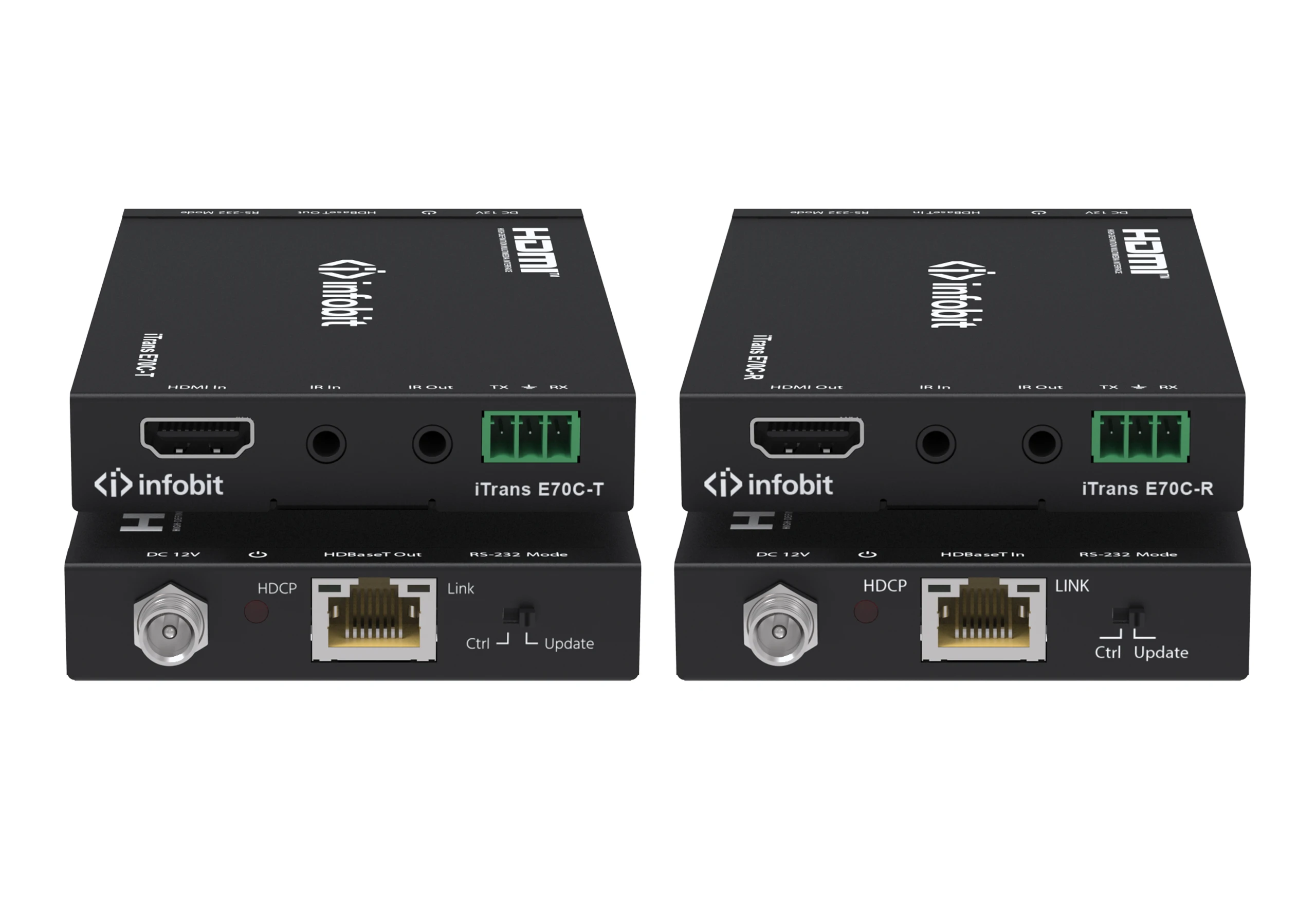

iTrans E70C

Prise en charge HDMI 1.4 & HDCP 2.2

La distance de transmission maximale est de 40m pour 4K×2K et de 70m pour 1080p

Prend en charge le passage bidirectionnel IR et RS232 pour le contrôle à longue distance

Prise en charge du PoC bidirectionnel pour un câblage simplifié

Soutient le CEC

Commutateur DIP pour le choix du mode Contrôle ou Mise à jour

Chat maintenant

UHD sur Catégorie Câble

La longueur du câble HDMI fabriqué est inchangée après
il est fait et ils sont peu fiables après environ 25ft / 8m.
De plus, les connecteurs HDMI ne peuvent être terminés que
dans un environnement d'usine spécialisé en raison de son extrêmement
haute fréquence et haute densité.
Cela ne permet pas aux installateurs ou aux utilisateurs de refaire
ou faire des câbles sur une base de bricolage.
Les câbles CAT-6A sont largement disponibles
et peut être retravaillé facilement par l'installateur ou l'utilisateur final.

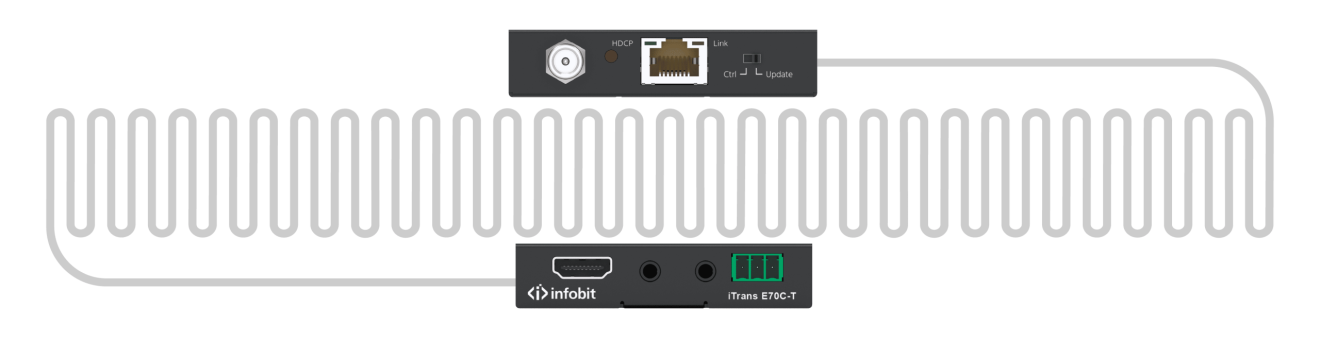

Transmission longue distance

En utilisant l'infobit-E70C, la distance de transmission pour HD 1080P est de 70 mètres (230 pieds) et 4K/60Hz est de 40 mètres (130 pieds).

Puissance simple

Il n'est pas nécessaire d'alimenter à la fois les extrémités Tx et Rx lorsque vous utilisez l'extensionneur infobit E70C.
L'alimentation est fournie par la technologie PoC (power over cable) ultra-stable.
En option, vous pouvez l'alimenter localement soit du côté de la plaque murale ou du côté du récepteur HDBaseT.

IR bidirectionnel et RS232

La technologie Infobit bi-directionnelle IR et RS232 peut transmettre des signaux IR entre votre
appareil source et à distance.
Idéal pour contrôler la télévision et / ou les systèmes de distribution plus grands.
Assez petit pour s'adapter derrière la télévision.
Fonctionnement simple plug and play via câble Cat5e/Cat6. Distance jusqu'à 70m.

Spécifications

3840x2160/30Hz
Longue distance 1080p
Longue distance 4k 60Hz 4:2:0
Dolby
HDCP 2.2
Largeur de bande élevée
soutien
Alimentation par câble

Fiche de données

Comparer les modèles	E70C	E150CL	E150CG
Distance	1080P/60Hz 70m; 4K / 60Hz 40m	1080P/60Hz 150m	1080P/60Hz 150m; 4K/60Hz 120m
Doit être utilisé en paire	Non, Tx/Rx peut être utilisé séparément	Oui	Oui
Loopout	Non	Oui	Oui
Audio désintégré	Non	Non	Oui
HDR	Non	Non	Oui
avec HDMI	HDMI 1.4, 10.2Gpbs	HDMI 1.4, 10.2Gpbs	HDMI 2.0b, 18 Gpbs
HDCP	HDCP 2.2	HDCP 1.4	HDCP 1.4/2.2
POC (alimentation par câble)	Oui	Oui	Oui
IR bidirectionnel et RS232	Oui	Oui	Oui
E/S émetteur	Entrée: 1 × HDMI Type A, 19 broches Sortie: 1 x HDBaseT, RJ45 Contrôle: 1 × IR dans (Mini-jack stéréo de 3,5 mm); 1 × sortie IR (mini-jack stéréo de 3,5 mm); 1 × RS-232 (prise Phoenix)	Entrée: 1x HDMI Type A, femelle à 19 broches Sortie: 1x sortie HDBaseT, RJ45; 1x HDMI Type A, femelle à 19 broches (boucle) ; Contrôle: 1x IR In (Mini-jack stéréo de 3,5 mm); 1x sortie IR (mini-jack stéréo de 3,5 mm); 1x RS232 (prise Phoenix)	Entrées: 1x HDMI Type A, femelle à 19 broches; 1x SERVICE (Mini-USB, port de mise à jour) Sorties: 1x HDBaseT OUT, RJ45; 1x HDMI Type A, femelle à 19 broches (boucle) ; Contrôle: 1x IR In (Mini-jack stéréo de 3,5 mm); 1x sortie IR (mini-jack stéréo de 3,5 mm); 1x RS-232 (prise Phoenix)
E/S récepteur	Entrée: 1x entrée HDBaseT, RJ45 Sortie: 1x HDMI Type A, 19 broches Contrôle: 1 × IR dans (Mini-jack stéréo de 3,5 mm); 1 × sortie IR (mini-jack stéréo de 3,5 mm); 1 × RS-232 (prise Phoenix)	Entrée: 1x entrée HDBaseT, RJ45 Sortie: 1x HDMI Type A [femelle à 19 broches] Contrôle: 1x entrée IR (mini-jack stéréo 3,5 mm): 1x sortie IR (mini-jack stéréo de 3,5 mm); 1x RS232 (prise Phoenix)	Entrées: 1x entrée HDBaseT, RJ45; 1x SERVICE (Mini-USB, port de mise à jour) Sorties: 1x HDMI Type A, femelle à 19 broches; 1x sortie audio (mini-jack stéréo 3,5 mm); Contrôle: 1x IR IN (Mini-jack stéréo de 3,5 mm); 1x sortie IR (mini-jack stéréo 3,5 mm) 1x RS-232 (prise Phoenix)
Dimensions nettes	WHD: 120 mm x 16 mm x 74 mm	WHD: 140mm x 18mm x 65mm	WHD: 140mm x 18mm x 65mm
Poids net	240g/Tx ou Rx	240g/Tx ou Rx	Tx: 160g, Rx: 155g
Alimentation électrique	Entrée: AC100 – 240V 50/60Hz Sortie: DC 12V/1A (normes US/EU, certifié CE/FCC/UL)	Entrée: AC100 – 240V 50/60Hz Sortie: DC 24V/1A (normes US/EU, certifié CE/FCC/UL)	Entrée: AC100 – 240V 50/60Hz Sortie: DC 24V/1A (normes US/EU, certifié CE/FCC/UL)
Consommation d'énergie	10 watts	6 watts	9.36W
Température de fonctionnement	32 – 104°F / 0 – 40°C	32 – 104°F / 0 – 40°C	32 – 104°F / 0 – 40°C
Température de stockage	-4 – 140 ° F / -20 – 60°C	-4 – 140 ° F / -20 – 60°C	-4 – 140 ° F / -20 – 60°C
Humidité relative	20 – 90 % RH (sans condensation)	20 – 90 % RH (sans condensation)	20 – 90 % RH (sans condensation)

Diagramme

Télécharger

iTrans E70C Extender User Manual_V1.1

2.2M

2025-12-02
