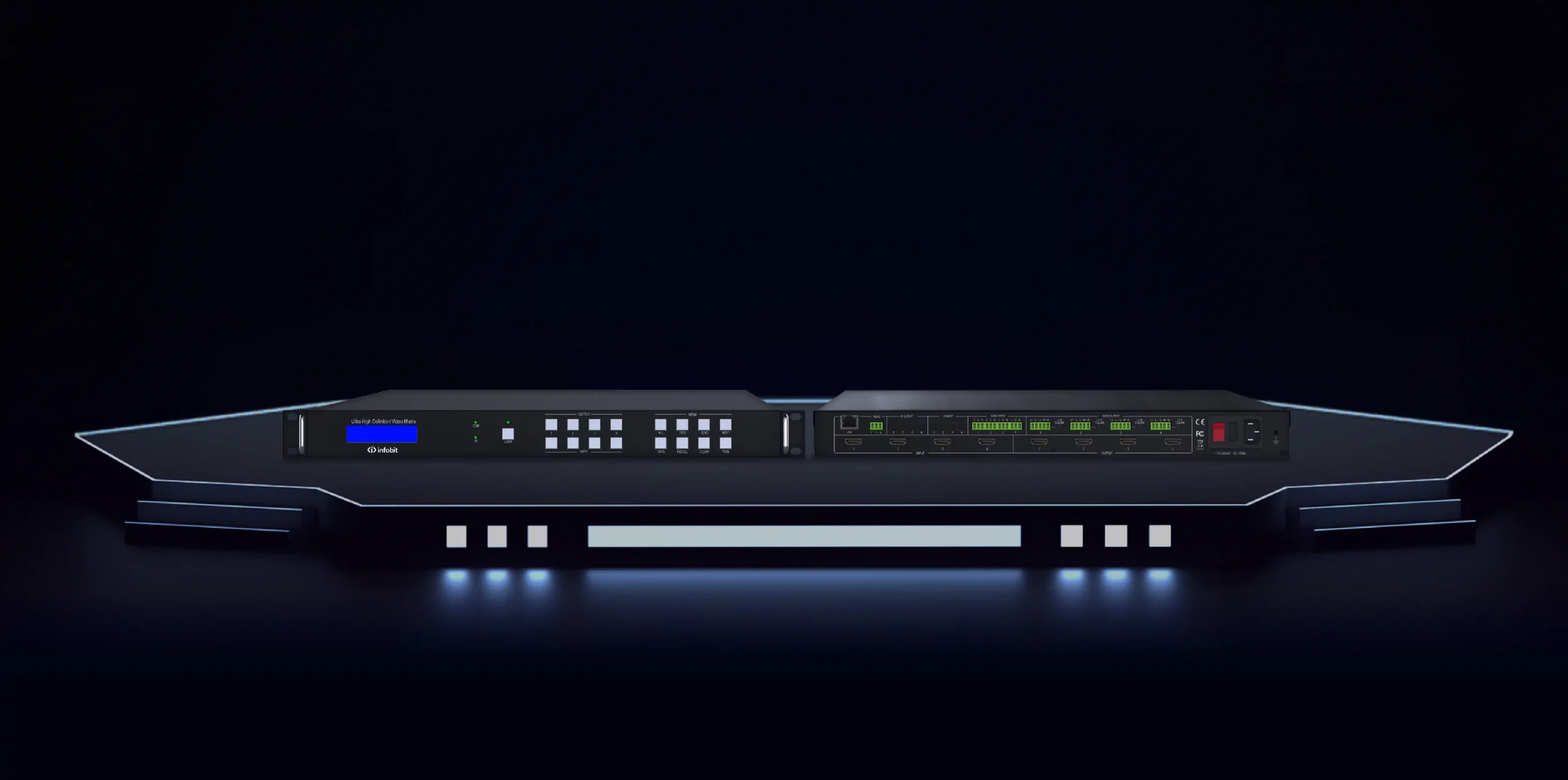

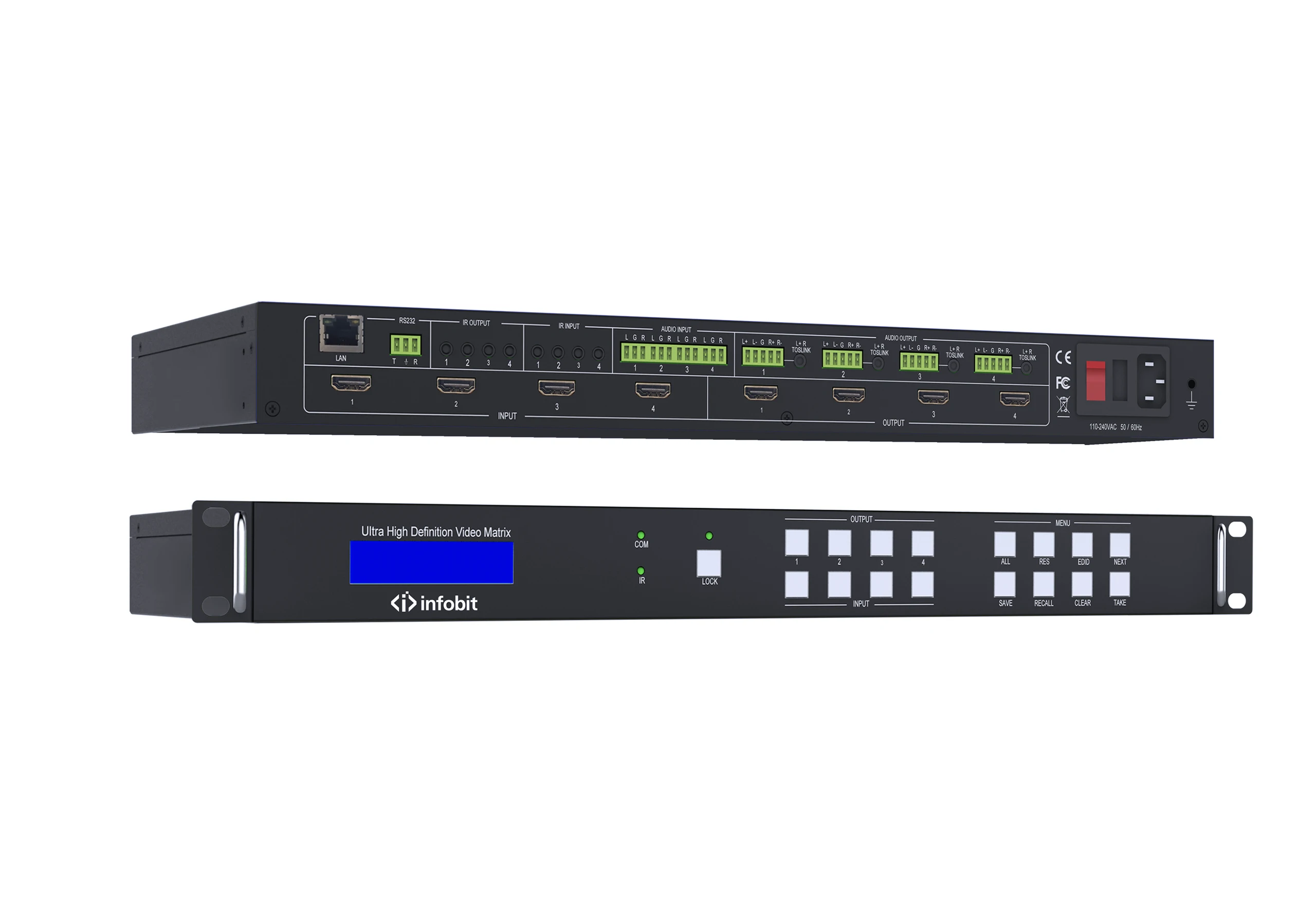

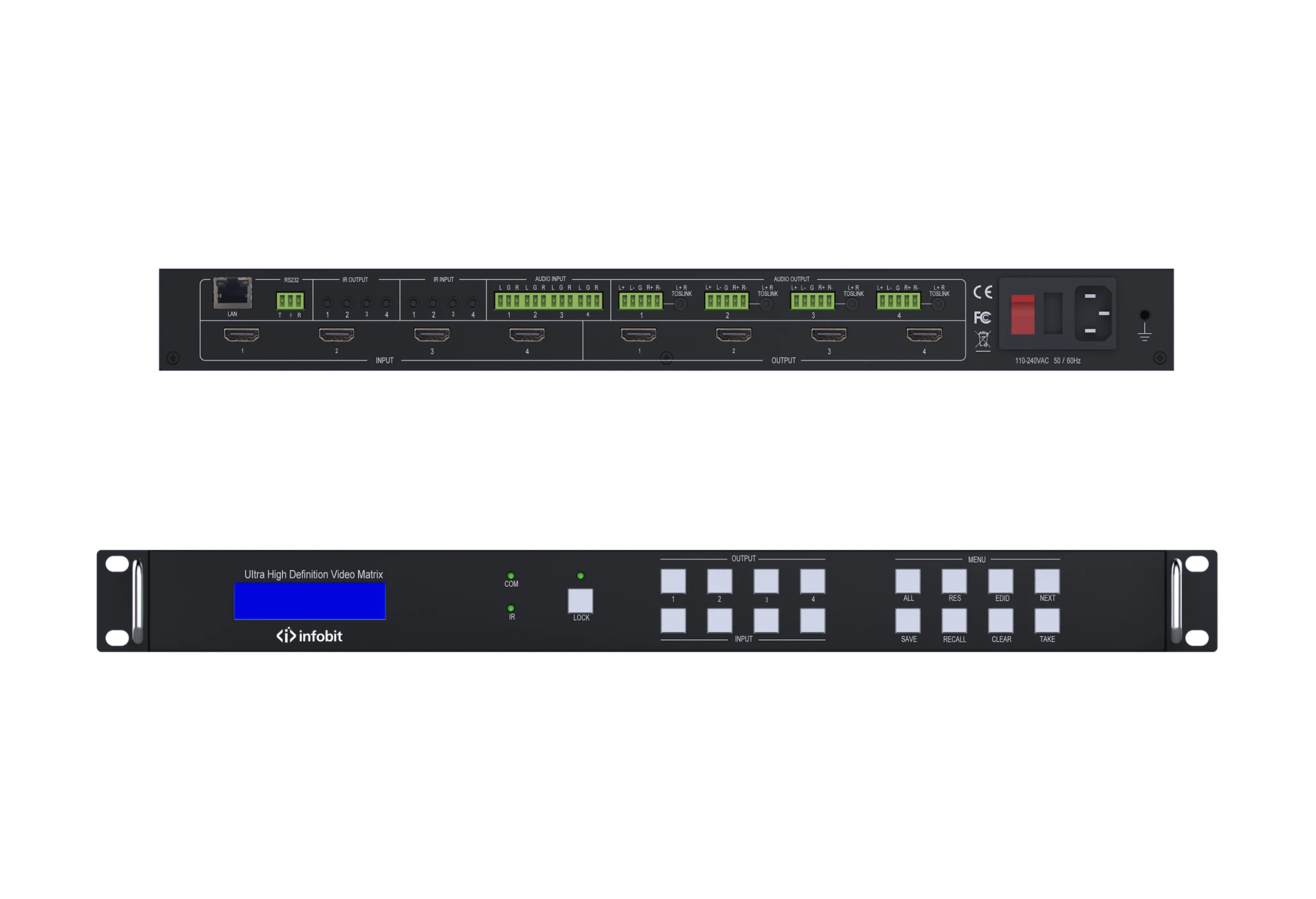

iMatrix H44HAW

4× 4 Interruptor de matriz sin costuras HDMI 4K60 18Gbps con videowall

Compatible con HDMI 2.0 y HDCP 2.2

Soporta ancho de banda de vídeo de 18 Gbps

Soporta resolución de vídeo de hasta 4K60 4:4:4

Espacio de color: RGB, YCbCr 4:4:4, YCbCr 4:2:2

Soporte de conmutación sin costuras, función de pared de vídeo

Apoyo a la gestión de CEC

Soporte de matriz de audio y función de matriz IR

Soporta inserción de audio L/R externa en flujo HDMI

Apoyo a la gestión de EDID

Panel frontal de soporte, control RS232, TCP/IP (LAN 10M/100M)

Chat ahora

Matrix o Videowall

La matriz UHD sin costuras 4x4 de 18Gbps puede conectar 4 fuentes HDMI a
4 pantallas HDMI en modos de conmutación o videowall sin problemas.

Aplicación

Los conmutadores de matriz HDMI INFOBIT iMatrix H44HAW 4K60 con audio se utilizan en transmisión, educación, conferencias, cine en casa, sala de control y señalización digital.

Hoja de datos

modelo	iMatrix H44HAW
Nombre	4× 4 Interruptor de matriz sin costuras HDMI 4K60 18Gbps con videowall
Cumplimiento HDMI	Conexión HDMI 2.0
Cumplimiento con HDCP	HDCP 2.2
Ancho de banda de vídeo	18 Gbps
Resolución de vídeo	Hasta 4K60Hz (4:4:4)
Espacio de color	RGB 4:4:4, YCbCr 4:4:4/4:2:2
Amplitud HDMI	TMDS /- 0.4Vpp
Impedancia diferencial	100 ± 15 ohmos
Protección ESD	Modelo del cuerpo humano: ±8kV (descarga de espacio de aire), ±4kV (descarga de contacto)
Tasa de Baud y Protocolo	Tasa de baud: 9600, bit de datos: 8 Bit de parada: 1, sin comprobación de paridad
Ethernet	IE10.0, HTML5
Matriz	Entradas: 4 x HDMI Tipo A [hembra de 19 pines] 4 × Audio analógico [puertos Phoneix de 3 pines] Salidas: 4 x HDMI Tipo A [hembra de 19 pines] 4 × Audio Toslink 4 × Audio analógico [conector Phoenix de 5 pines] Controles: 4 x IR IN [Mini-jack estéreo de 3,5 mm] 4 x IR OUT [Mini-jack estéreo de 3,5 mm] 1 × TCP/IP [RJ45] 1 × RS-232 [D-Sub 9]
Vivienda	Caja metálica
color	Negro
Dimensiones	Matriz: 430mm (W) × 220mm (D) × 44mm (H)
Peso	5 kg
Fuente de alimentación	CA 100 – 240V 50/60Hz
Consumo de energía	60W (máximo)
Temperatura de funcionamiento	0 ° C ~ 40 ° C / 32 ° F ~ 104 ° F
Temperatura de almacenamiento	-20 ° C ~ 70 ° C / -4 ° F ~ 158 ° F
Humedad relativa	10 ~ 50% RH (sin condensación)
