| Modell |

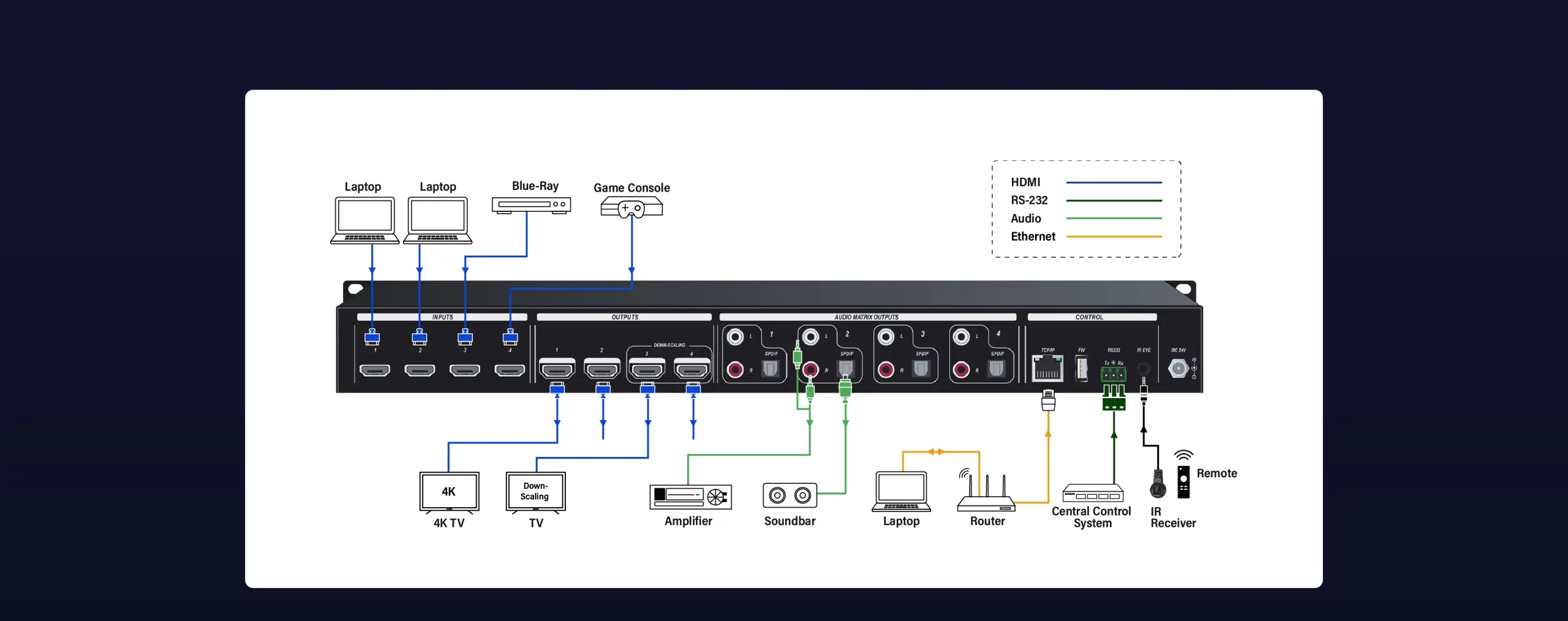

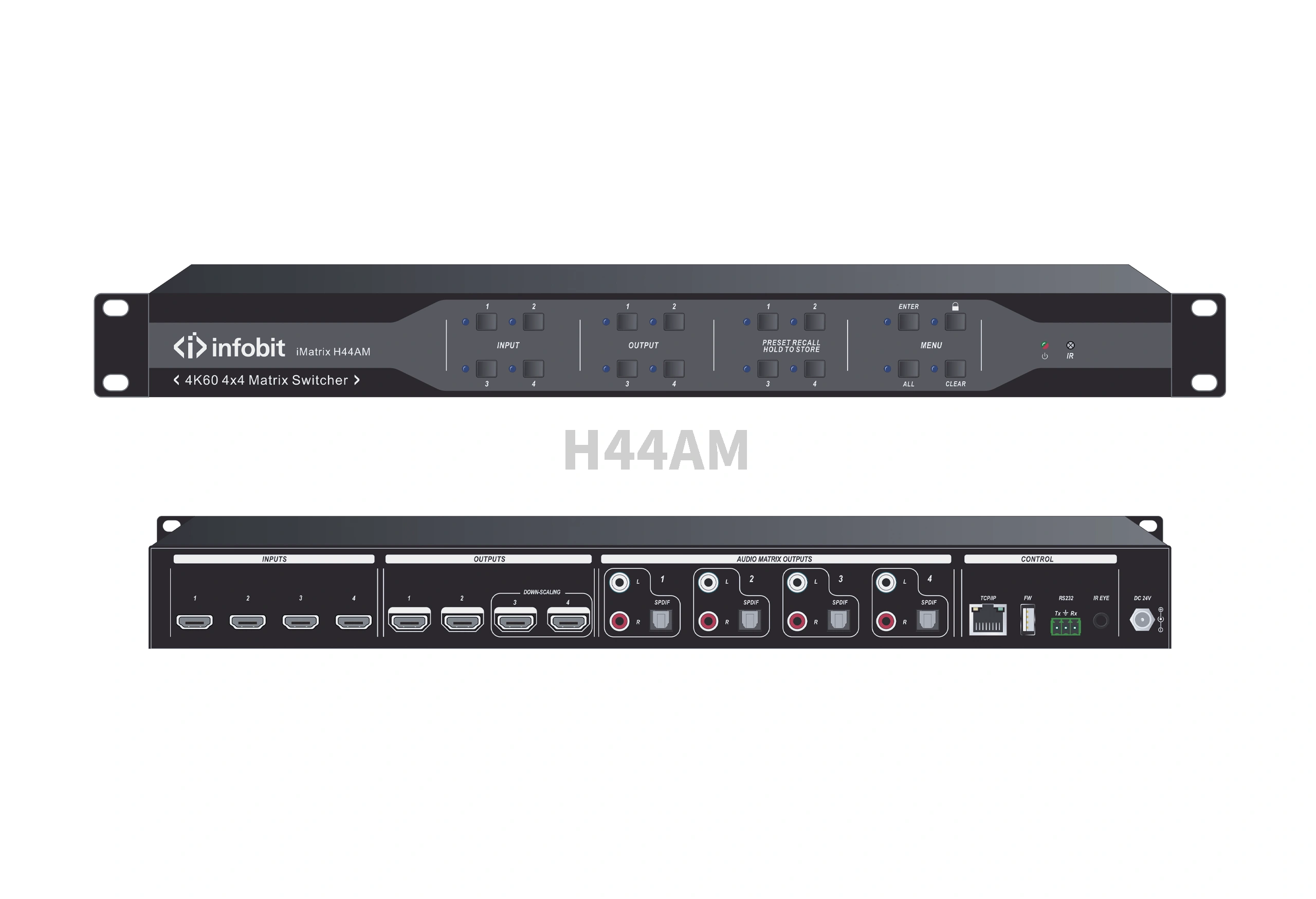

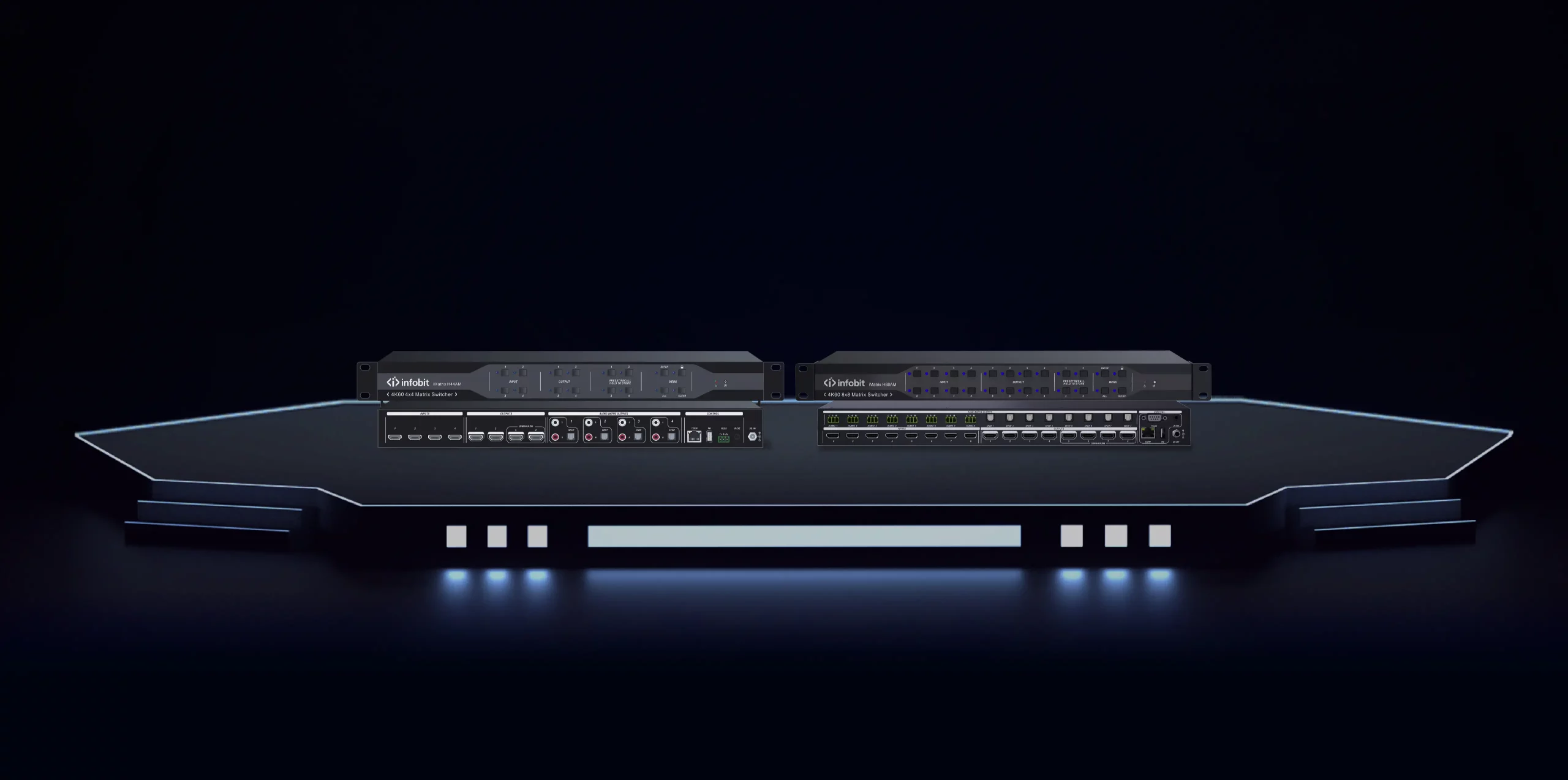

Die iMatrix H44AM |

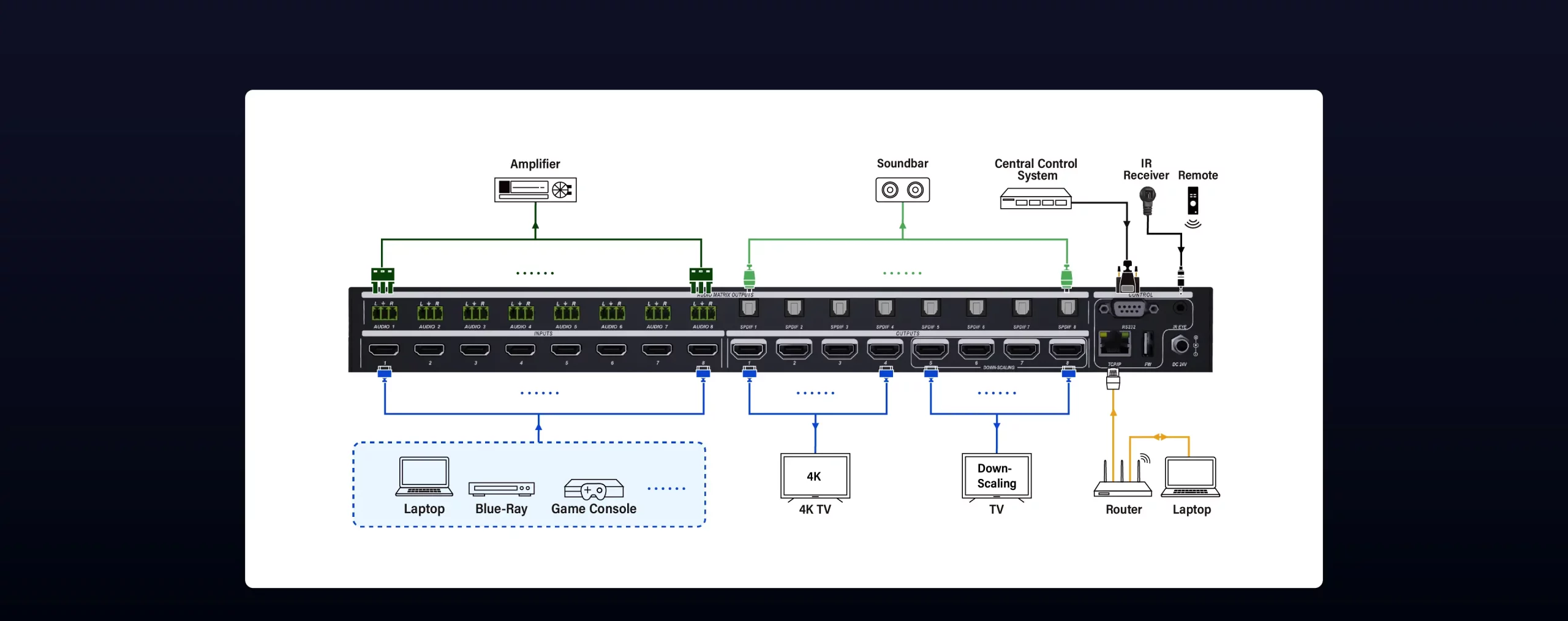

Die iMatrix H88AM |
| Videoeingang |
(4) HDMI |
(8) HDMI |
| Eingangsverbinder |
(4) Typ-A weibliches HDMI |
(8) Typ-A weibliches HDMI |
| HDMI-Eingangsauflösung |
Bis zu 4K@60Hz 4:4:4, HDR |
Bis zu 4K@60Hz 4:4:4, HDR |
| Videoausgabe |
(4) HDMI |
(8) HDMI |
| Ausgangsverbinder |
(4) Typ-A weibliches HDMI, |
(8) Typ-A weibliches HDMI |
| HDMI Ausgangsauflösung |
Bis zu 4K@60Hz 4:4:4, HDR10 und Dolby Vision |
Bis zu 4K@60Hz 4:4:4, HDR10 und Dolby Vision |
| HDMI-Ausgang |

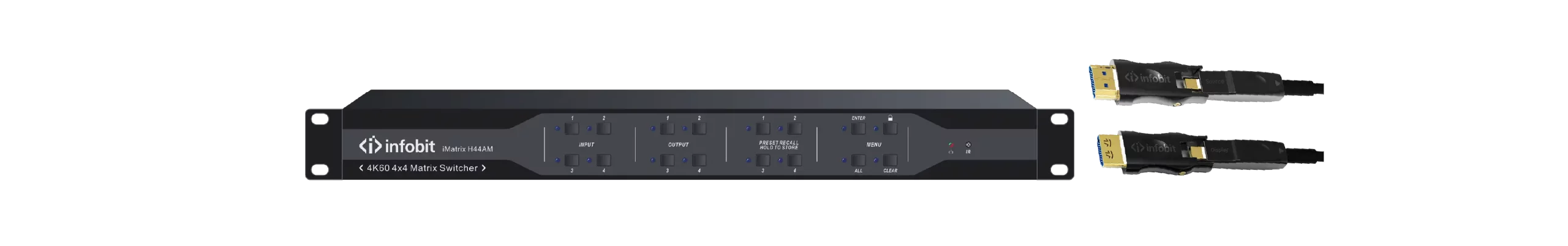

Unterstützt bis zu 5V500mA für AoC-Kabel |
Unterstützt bis zu 5V500mA für AoC-Kabel |
| HDMI-Version |
Bis zu 2.0 |
Bis zu 2.0 |
| HDCP-Version |
Bis zu 2,3 |
Bis zu 2,3 |
| HDMI-Audio-Signal |
LPCM 7.1 Audio, Dolby Atmos®, Dolby® TrueHD, Dolby Digital® Plus, DTS:X™ und DTS-HD® Master Audio™ Durchlauf. |
LPCM 7.1 Audio, Dolby Atmos®, Dolby® TrueHD, Dolby Digital® Plus, DTS:X™ und DTS-HD® Master Audio™ Durchlauf. |
| Ausgang |
(4) Digitales SPDIF-Audio |
(8) Digitales SPDIF-Audio |
| Ausgangsverbinder |
(4) Toslink Steckverbinder |
(8) 3-polige L/R-Steckverbinder |
| Digitales SPDIF-Audioformat |
Unterstützt PCM, Dolby Digital, DTS, DTS-HD |
Unterstützt PCM, Dolby Digital, DTS, DTS-HD |
| Frequenzreaktion |
20 Hz bis 20 kHz, ±1dB |
20Hz bis 20KHz, ±1dB |
| Max Ausgangsstufe |
± 0,05 dBFS |
± 0,05 dBFS |
| THD N |
< 0,05%, 20 Hz – 20 kHz Bandbreite, 1 kHz Sinus bei 0dBFS-Ebene (oder max-Ebene) |
< 0,05%, 20 Hz – 20 kHz Bandbreite, 1 kHz Sinus bei 0dBFS-Ebene (oder max-Ebene) |
| SNR |
> 90dB, 20Hz-20 kHz Bandbreite |
> 90dB, 20Hz-20KHz Bandbreite |
| Crosstalk Isolierung |
< -70 dB, 10 kHz Sinus bei 0dBFS-Pegel (oder maximaler Pegel vor dem Schneiden) |
< -70 dB, 10 kHz Sinus bei 0 dBFS-Pegel (oder maximaler Pegel vor dem Schneiden) |
| Lärm |
- 90 dB |
- 90 dB |
| Ausgang |
(4) Analoges L/R Audio |
(8) Analoges L/R Audio |
| Ausgangsverbinder |
(4) L& R (RCA) |
(8) L& R (RCA) |
| Digitales SPDIF-Audioformat |
PCM 2CH |
PCM 2CH |
| Frequenzreaktion |
20 Hz bis 20 kHz, ±1dB |
20 Hz bis 20 kHz, ±1dB |
| Max Ausgangsstufe |
2,0Vrms ± 0,5dB. 2V = 16dB Kopfraum über -10dBV (316 mV) Nennleitungssignal |
2,0Vrms ± 0,5dB. 2 V = 16 dB Kopfraum über -10dBV (316 mV) Nennleitungssignal |
| THD N |
< 0,05%, 20 Hz – 20 kHz Bandbreite, 1 kHz Sinus bei 0dBFS-Ebene (oder max-Ebene) |
< 0,05%, 20 Hz – 20 kHz Bandbreite, 1 kHz Sinus bei 0dBFS-Ebene (oder max-Ebene) |
| SNR |
> 80dB, 20Hz-20 kHz Bandbreite |
> 80dB, 20Hz-20 kHz Bandbreite |
| Crosstalk Isolierung |
< -80 dB, 10 kHz Sinus bei 0dBFS-Pegel (oder maximaler Pegel vor dem Schneiden) |
< -80 dB, 10 kHz Sinus bei 0dBFS-Pegel (oder maximaler Pegel vor dem Schneiden) |
| L-R-Ebenabweichung |
< 0,05 dB, 1 kHz Sinus bei 0dBFS-Pegel (oder maximaler Pegel vor dem Schneiden)
< ± 0,5 dB 20Hz – 20 KHz |
< 0,05 dB, 1 kHz Sinus bei 0dBFS-Pegel (oder maximaler Pegel vor dem Schneiden) |
| Ausgangslastkapazität |
1k Ohm und höher (unterstützt 10x parallele 10k Ohm Lasten) |
1k Ohm und höher (unterstützt 10x parallele 10k Ohm Lasten) |
| Lärm |
- 80dB |
- 80dB |

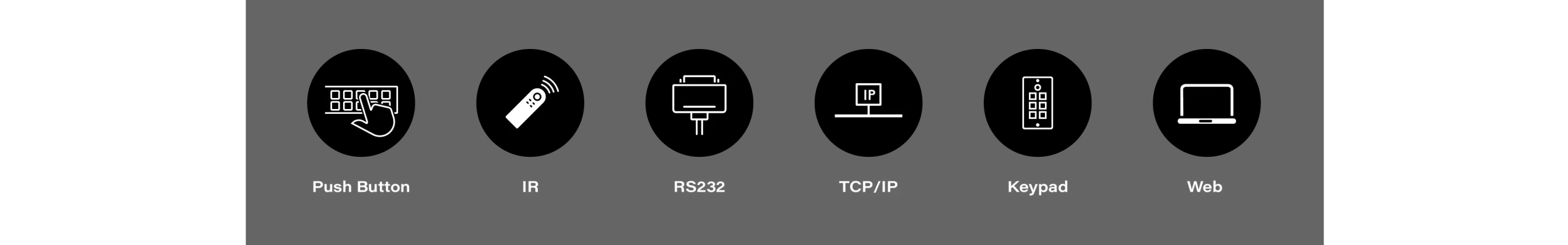

| Steueranschluss |
(1) IR EYE, (1) RS232, (1) Firmware, (1) TCP/IP |
(1) IR EYE, (1) RS232, (1) Firmware, (1) TCP/IP |
| Steuerverbinder |
(1) 3,5 mm Buchse, (1) 3-poliger Anschlussblock, (1) USB-A, (1) RJ45 |
(1) 3,5 mm Buchse, (1) 3-poliger Anschlussblock, (1) USB-A, (1) RJ45 |
| Übertragungsabstand |
4K / 60Hz / 444 5m, 4K / 60Hz / 420 10m, 1080P 15m |
4K / 60Hz / 444 5m, 4K / 60Hz / 420 10m, 1080P 15m |
| Bandbreite |
18 Gbps |
18 Gbps |
| Betriebstemperatur |
-5℃ ~ 55℃ |
-5℃ ~ 55℃ |
| Lagertemperatur |
-25℃ ~ 70℃ |
-25℃ ~ 70℃ |
| Relative Luftfeuchtigkeit |
10% ~ 90% |
10% ~ 90% |
| Externe Stromversorgung |
Eingang: AC 100 ~ 240V, 50 / 60Hz; Ausgang: 24V DC 1,25A |
Eingang: AC 100V ~ 240V, 50 / 60Hz; Ausgang: 24V DC 2,71A |
| Stromverbrauch |
18.3W |
24W |
| Abmessung (W*H*D) |
436,4 mm * 44 mm * 236 mm |
436,4 mm * 44 mm * 236 mm |
| Nettogewicht |
2.6kg |
3 kg |
