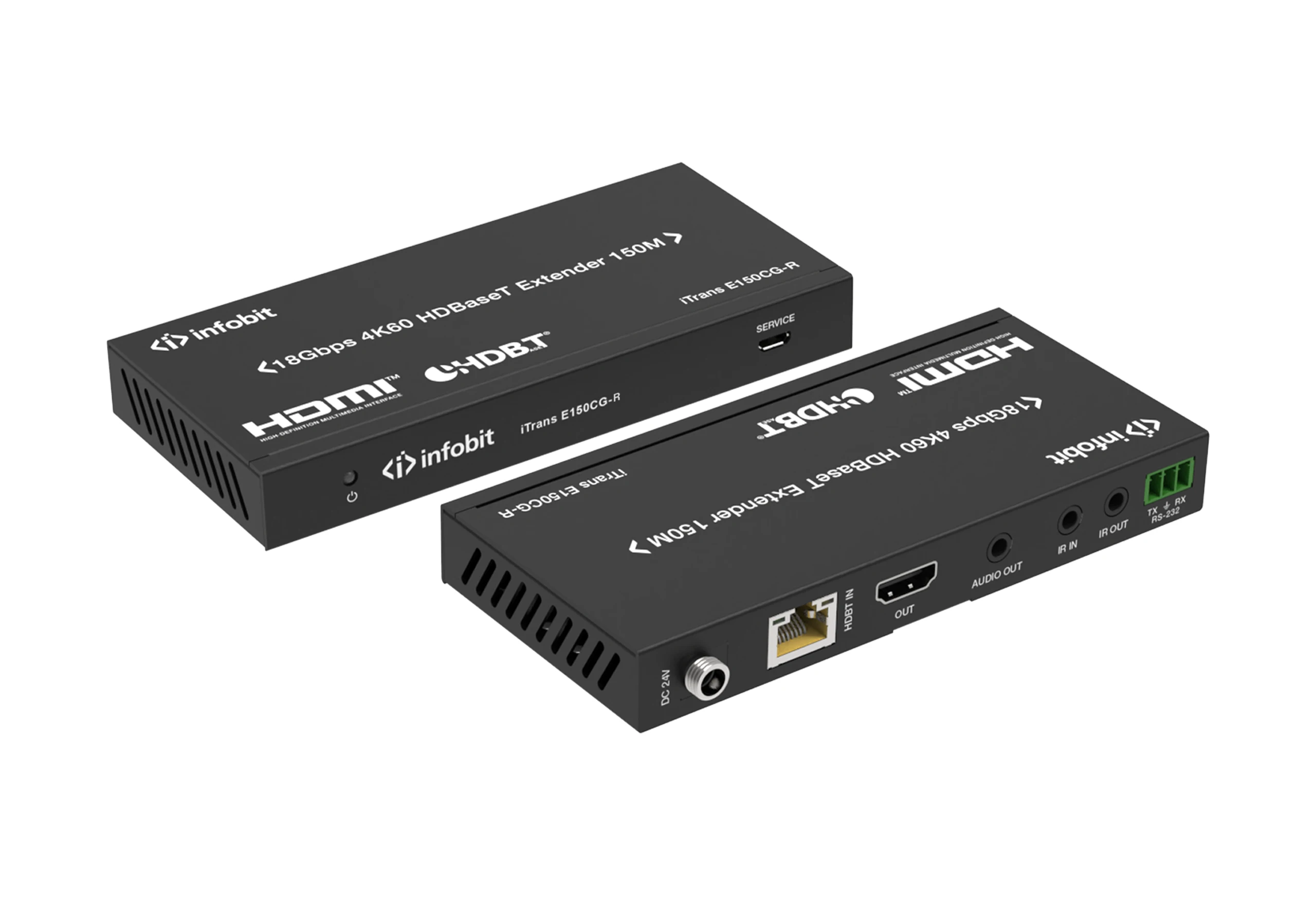

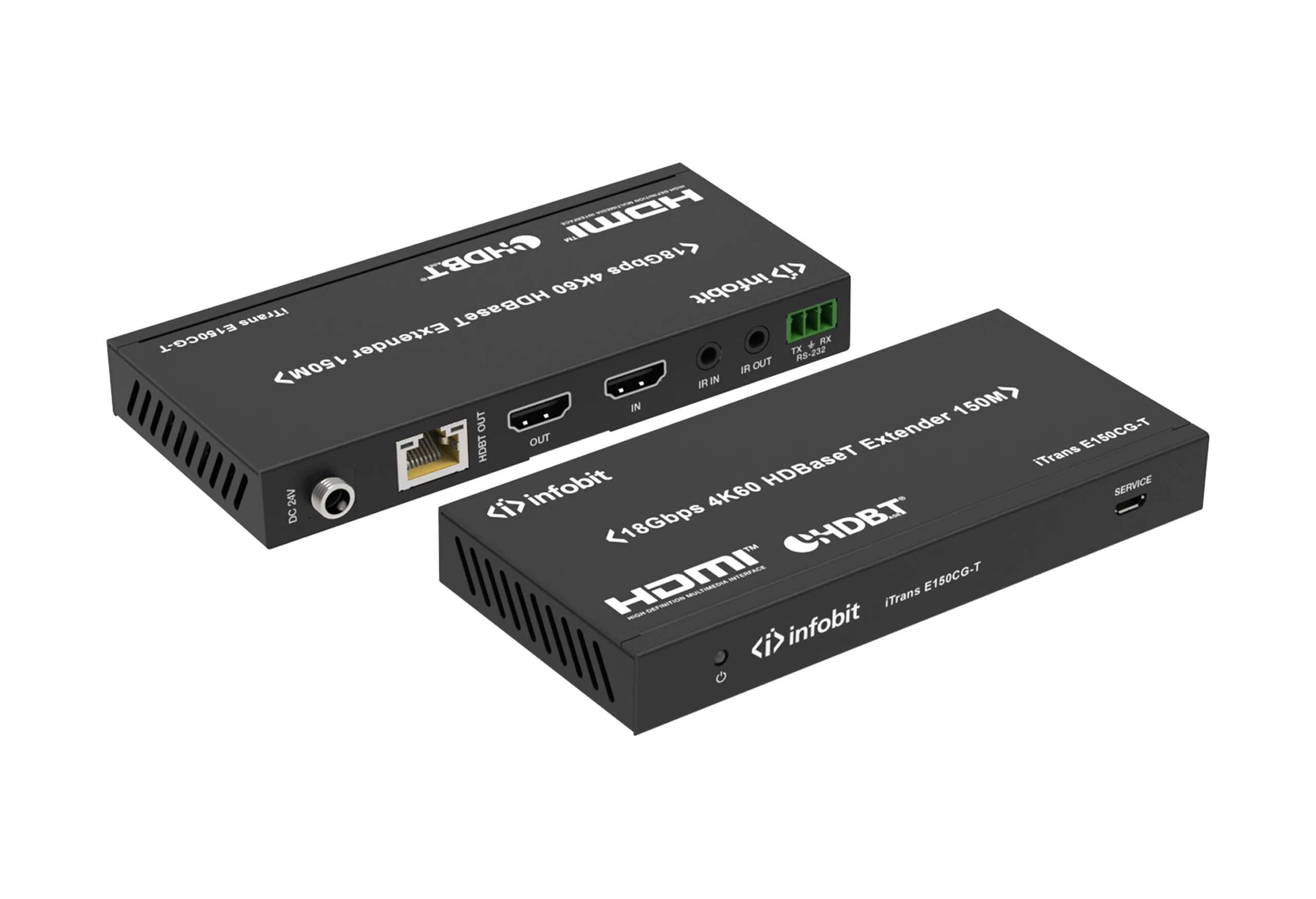

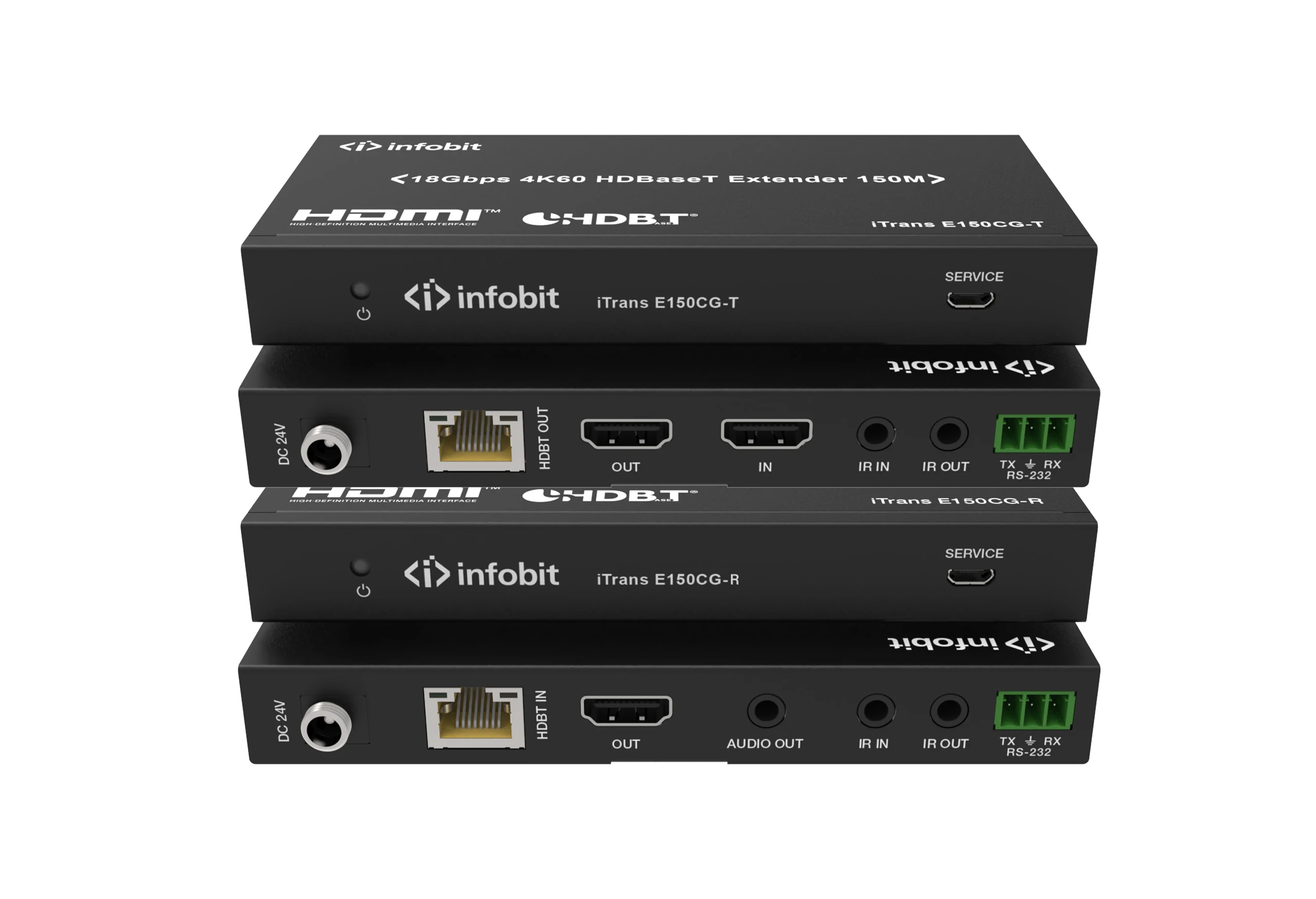

إيترانس E150CG

متوافق مع HDCP 2.2 / HDCP 1.4 و DVI 1.0

دعم عرض النطاق الترددي الفيديو 18Gbps

أقصى مسافة نقل ممتدة عبر كابل واحد Cat5e / 6

394ft / 120 متر لإشارة 4K2K

492ft / 150 متر لإشارة 1080P

دعم خروج حلقة HDMI واحدة على جهاز الإرسال

الصوت غير المدمج إلى انتاج ستيريو التناظري على جهاز الاستقبال

مع ثنائي الاتجاه الأشعة تحت الحمراء، RS-232، وممر CEC

وظائف HDR و HDR10 و Dolby Vision و HLG مدعومة

دعم وظيفة PoC (الطاقة عبر الكابل)

تصميم مدمج لتركيب سهل ومرن

دعم مرور CEC و EDID

دردشة الآن

UHD فوق كابل الفئة

طول كابل HDMI المصنع غير قابل للتغيير بعد
أنها مصنوعة وهي غير موثوقة بعد حوالي 25ft / 8m.
بالإضافة إلى ذلك ، لا يمكن إنهاء موصلات HDMI إلا
في بيئة مصنع متخصصة بسبب شديدة
الترددات العالية والكثافة العالية.
هذا لا يسمح للمثبتين أو المستخدمين بإعادة تصميم
أو صنع الكابلات على أساس DIY.
كابلات CAT-6A متاحة على نطاق واسع
ويمكن إعادة العمل بسهولة من قبل المثبت أو المستخدم النهائي.

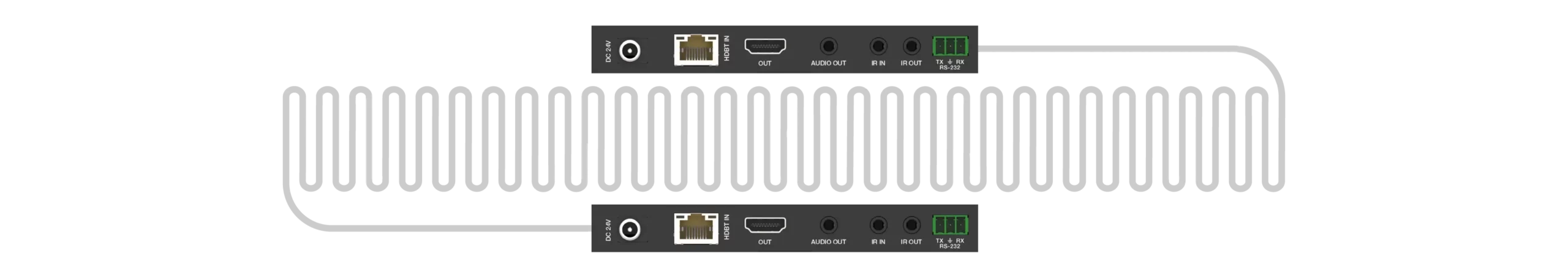

نقل المسافة الطويلة

باستخدام infobit-E150CG ، تبلغ مسافة نقل HD 1080P 150 مترًا (490 قدمًا) و 4K / 60Hz تصل إلى 120 مترًا (393 قدمًا).

الطاقة البسيطة

لا حاجة لتشغيل الطاقة في كل من نهايات Tx و Rx عند استخدام infobit E150CG extender.
يتم توفير الطاقة عن طريق تقنية PoC (الطاقة عبر الكابل) المستقرة للغاية.
اختياريا يمكنك تشغيله محليا إما على جانب لوحة الجدار أو جانب جهاز استقبال HDBaseT.

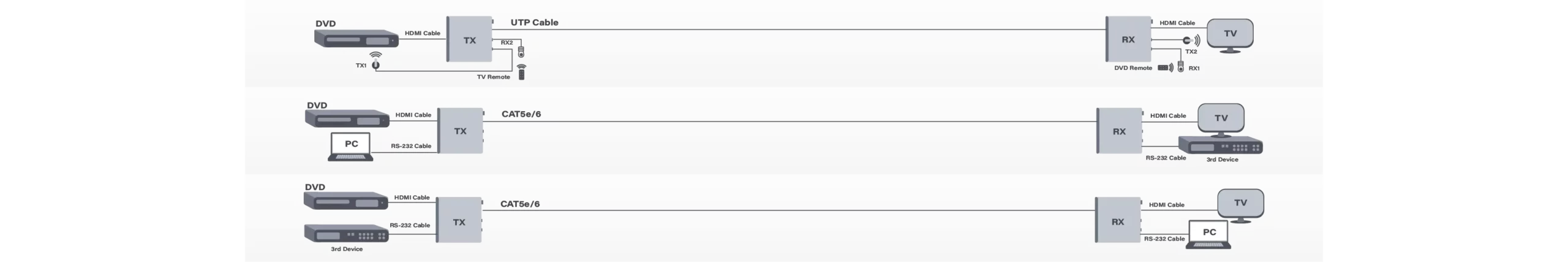

ثنائي الاتجاه IR و RS232

تقنية الأشعة تحت الحمراء ثنائية الاتجاه و RS232 يمكن أن تنقل إشارات الأشعة تحت الحمراء بين جهازك
جهاز المصدر والبعيد. رائع للتحكم في التلفزيون و / أو أنظمة التوزيع الكبيرة.
صغير بما فيه الكفاية لتتناسب خلف التلفزيون.
عملية التوصيل واللعب البسيطة عبر كابل Cat5e / Cat6.
المسافة تصل إلى 150M.

مواصفات

3840x2160 / 60 هرتز
مسافة طويلة 1080p
مسافة طويلة 4k 60Hz
دولبي
HDCP 2.2
عرض النطاق الترددي العالي
الدعم
الطاقة عبر الكابل

ورقة البيانات

نموذج	إيترانس E150CG
المسافة	1080P / 60Hz 150m ؛ 4K / 60Hz 120m
يجب استخدامها في زوجين	نعم
لوبوت	نعم
الصوت غير المدمج	نعم
HDR	نعم
HDMI	HDMI 2.0b، 18Gpbs
HDCP	HDCP 1.4 / 2.2
لجنة المركز الاقتصادي والاجتماعي HDCP مرور	نعم
POC (الطاقة عبر الكابل)	نعم
ثنائي الاتجاه IR و RS232	نعم
إرسال I / O	مدخلات: 1x HDMI نوع A ، 19 دبوس أنثى ؛ 1x خدمة (ميني-USB، ميناء تحديث) المخرجات: 1x HDBaseT OUT ، RJ45 ؛ 1x HDMI نوع A ، 19 دبوس أنثى (حلقة الخروج) ؛ التحكم: 1x الأشعة تحت الحمراء في (3.5 مم ستيريو ميني جاك) ؛ 1x IR خارج (3.5 مم ستيريو ميني جاك) ؛ 1x RS-232 (فينيكس جاك)
المستقبل I / O	مدخلات: مدخلات 1x HDBaseT ، RJ45 ؛ 1x خدمة (ميني-USB، ميناء تحديث) المخرجات: 1x HDMI نوع A ، 19 دبوس أنثى ؛ 1x الصوت خارج (3.5 مم ستيريو ميني جاك) ؛ التحكم: 1x IR IN (3.5 مم ستيريو ميني جاك) ؛ 1x IR خارج (3.5 مم ستيريو ميني جاك) 1x RS-232 (فينيكس جاك)
الأبعاد الصافية	WHD: 140 مم × 18 مم × 65 مم
الوزن الصافي	Tx: 160 غرام، Rx: 155 غرام
إمدادات الطاقة	المدخلات: AC100 – 240 فولت 50 / 60 هرتز المخرج: DC 24V / 1A (معايير الولايات المتحدة / الاتحاد الأوروبي ، CE / FCC / UL معتمدة)
استهلاك الطاقة	9.36W
درجة حرارة التشغيل	32 – 104 درجة فهرنهايت / 0 – 40 درجة مئوية
درجة حرارة التخزين	-4 – 140 درجة فهرنهايت / -20 – 60 درجة مئوية
الرطوبة النسبية	20 – 90٪ RH (عدم التكثيف)

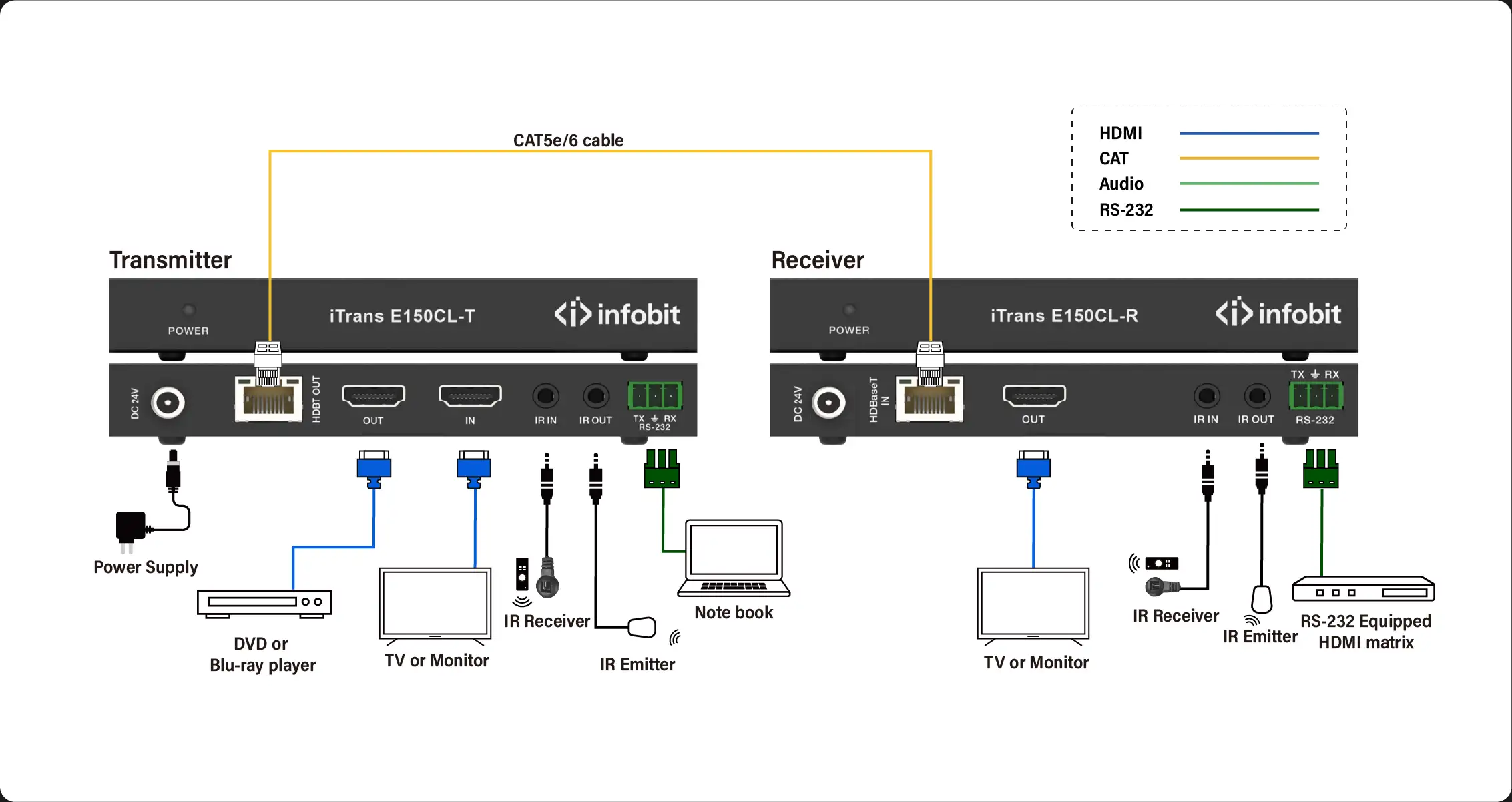

الرسم البياني

تحميل

E150CG HDBaseT extender دليل المستخدم_V1.0

0.64M

2025-02-20
